Основне призначення культиватора грунтообробного передпосівного - основна і передпосівна обробка грунту з помірною кількістю рослинних залишків.

За один прохід культиватора забезпечується:

подрібнення і перемішування з грунтом рослинних залишків

100% знищення бур'янів суцільну культивацію на строго задану глибину

розрівнювання грунту, розбивання грудок і вичісування зрізаних бур'янів пружинними зубами дроблення, вирівнювання і ущільнення грунту ребристими котками

Перераховані вище операції дозволяють отримати оптимальні умови для подальшого сівби.

Тип Машини причіпний

Ширина захоплення конструктивна 5  м.

Робоча швидкість 8 - 12 км. / Год.

Продуктивність 4.0 Га. / Год.

Глибина обробки 5-14 см.

Кількість одночасно виконуваних агротехнічних операцій 3

Агрегатування з тракторами тягового класу 2.3 КН (не менше)

Необхідна потужність 100 Л.С.

Обсяг гідросистеми агрегату 5 ± 0,5 л.

Тип робочого органу лапа КПП

Ширина однієї лапи 270 мм.

Перекриття робочих органів 60 мм.

Мінімальна відстань між сусідніми робочими органами на рамі 210 мм.

Кількість робочих органів - Лап 26

Кількість робочих органів - пружинний зуб 40

Просвіт під рамою КППО 710 мм. (Від підошви лапи)

Транспортний просвіт 300 мм. (не менше)

Довжина в робочому положенні 4.5 м.

Висота в робочому положенні 1,1 м.

Стандартне обладнання 2-х рядна борона з пружинними зубами

Опційне обладнані пластичний каток з кроком ~ 100 мм.з діаметром 255 мм.

Вага. 1450 кг.

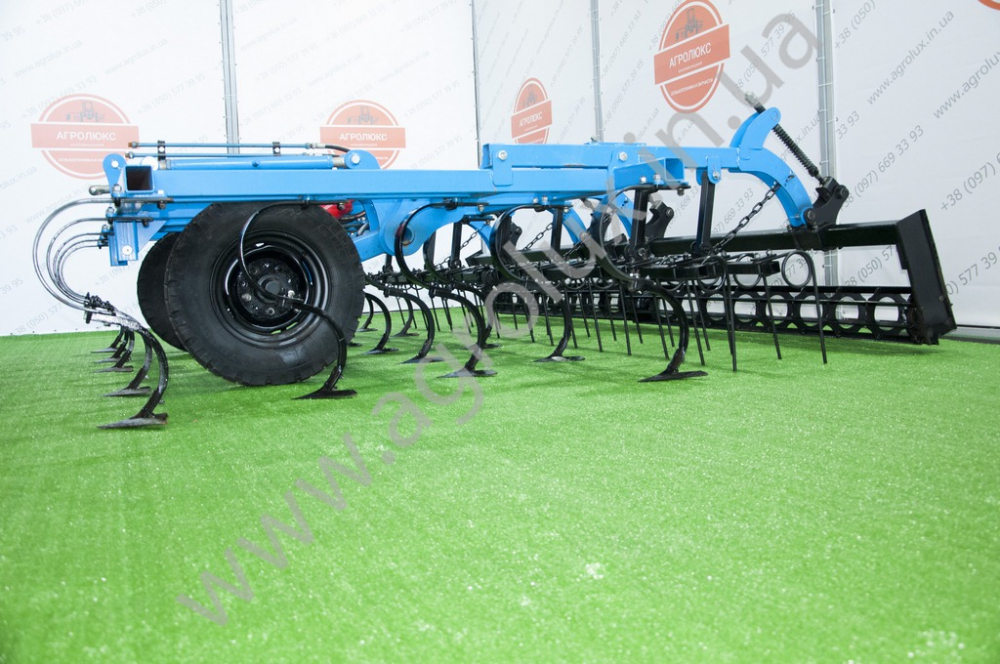

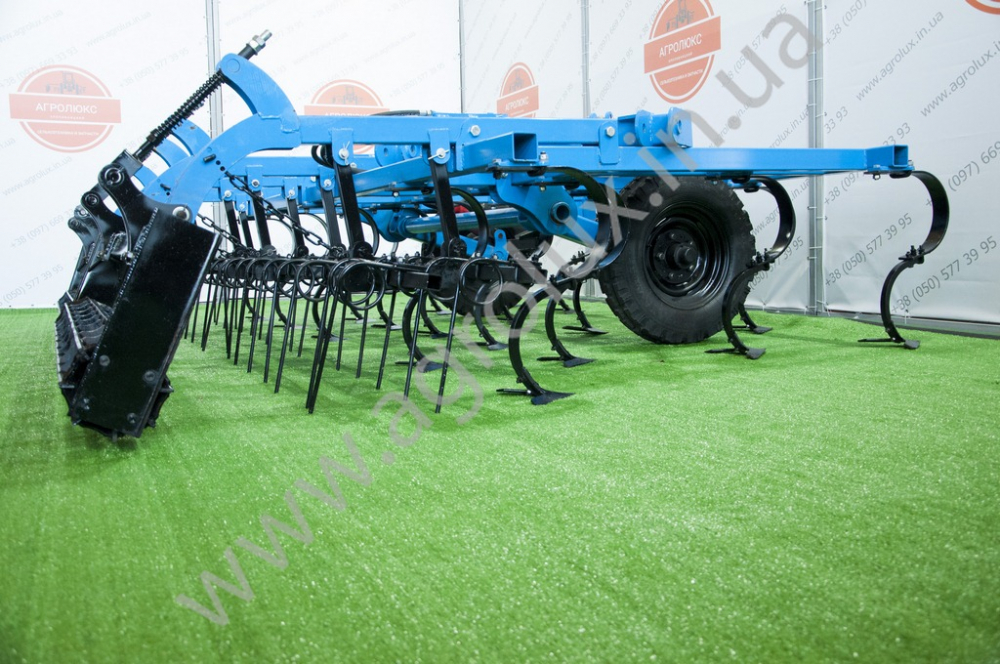

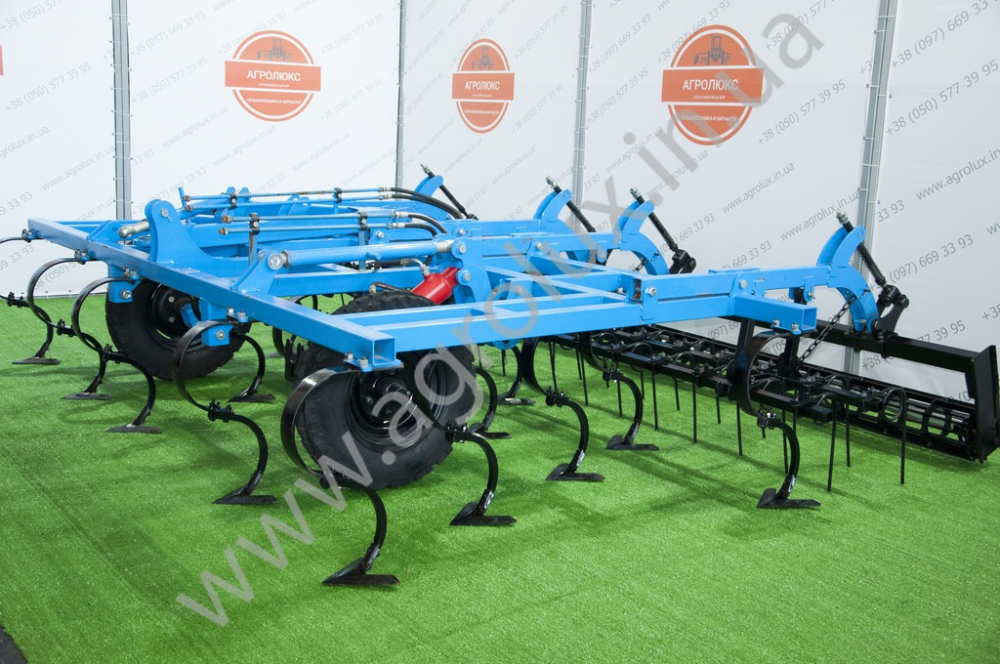

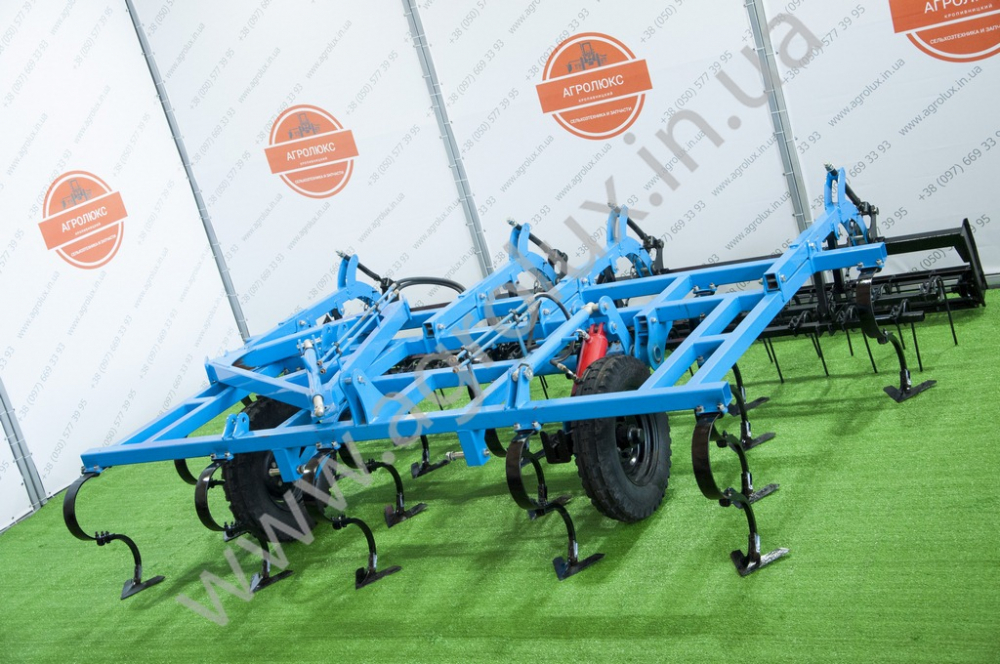

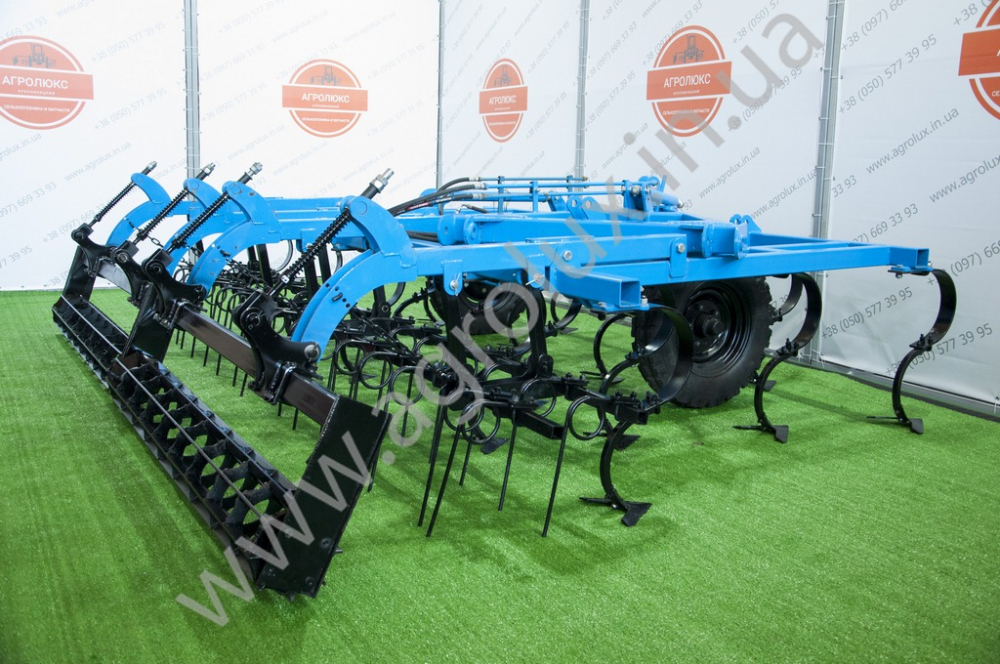

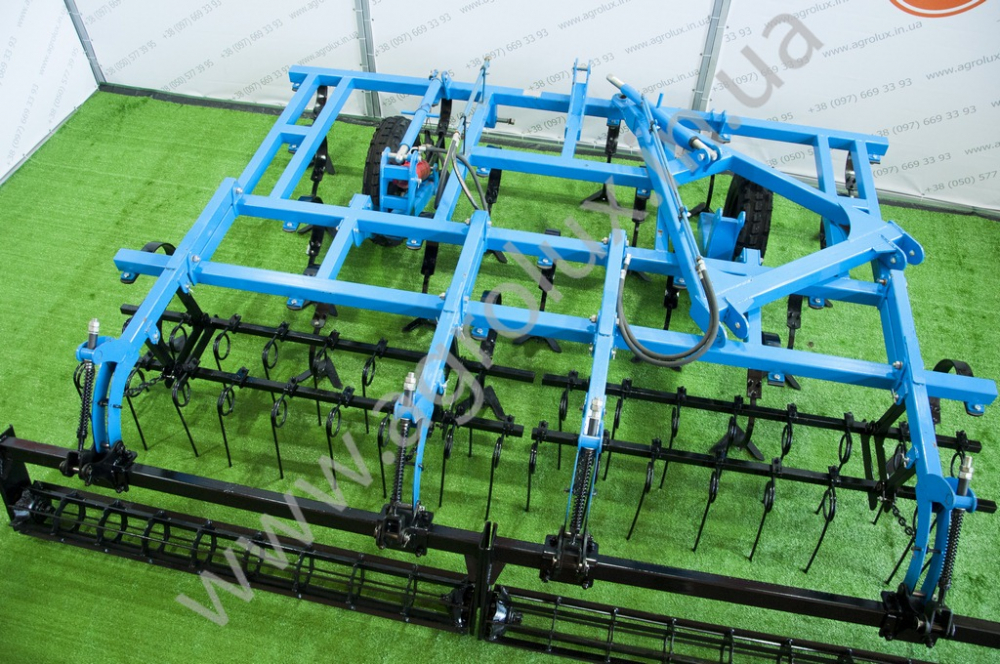

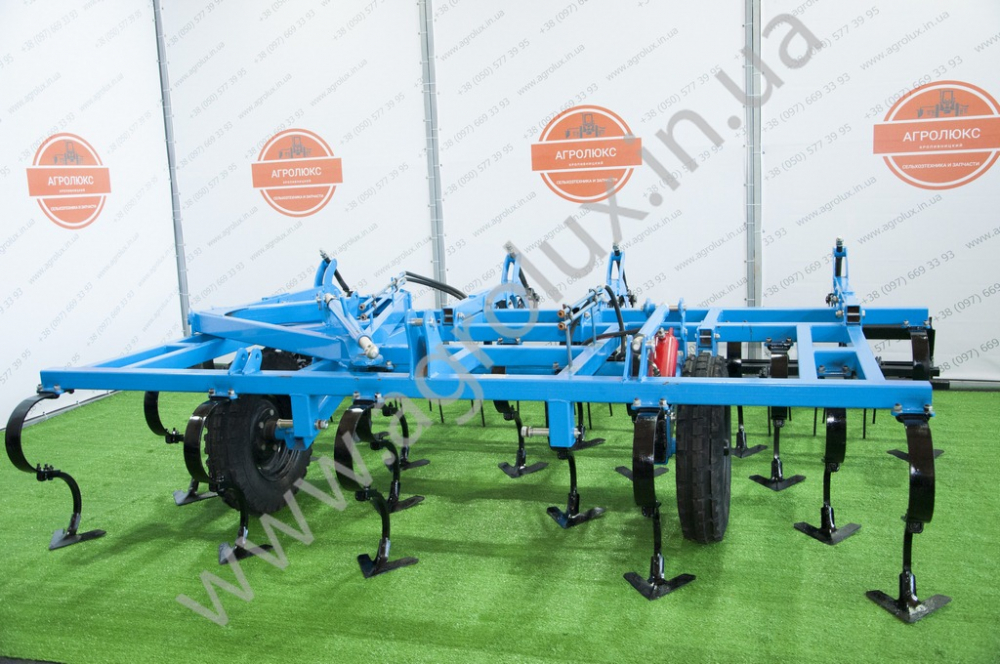

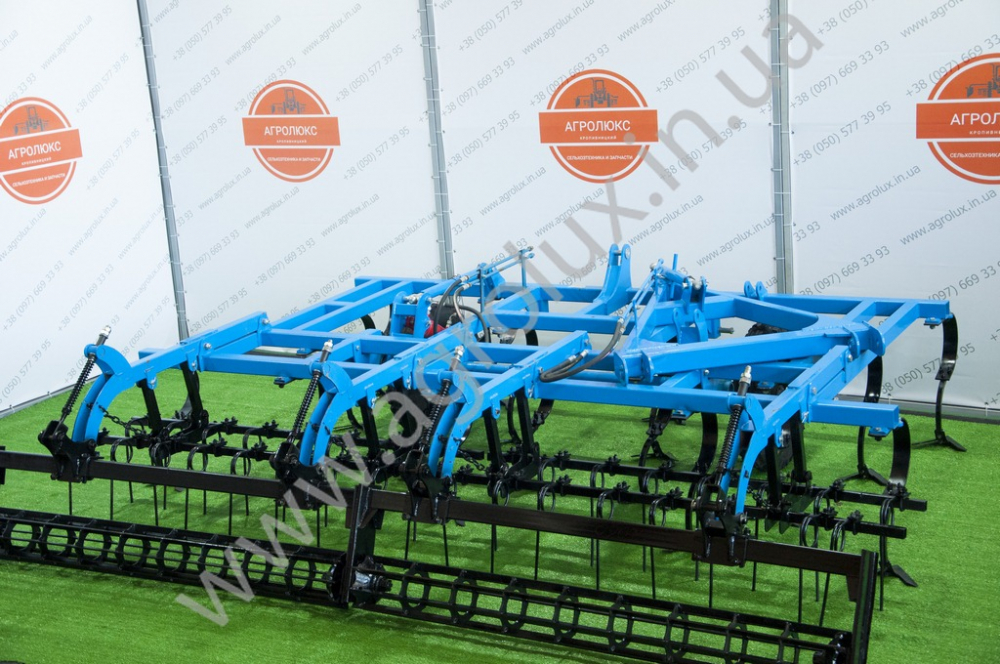

Перераховані вище операції дозволяють отримати оптимальні умови для подальшого сівби. Конструкція  культиватора є агрегат, що складається з центральної рами- культиваторною секції, на якій встановлені комплектні Лапова робочі органи, задній батареї з 2-х рядних пружинно-зубових борін і ковзанок, за допомогою штанг закріплених на задньому брусі рами. На рамі встановлені гідрофікований колісний механізм, що забезпечують як транспортування, так і роботу машини в якості опорних, які задають і підтримують глибину обробки. Машина приєднується до енергозасіб (трактора) за допомогою регульованого по висоті тягово-зчіпного пристрою з сцепной петлею на кінці.

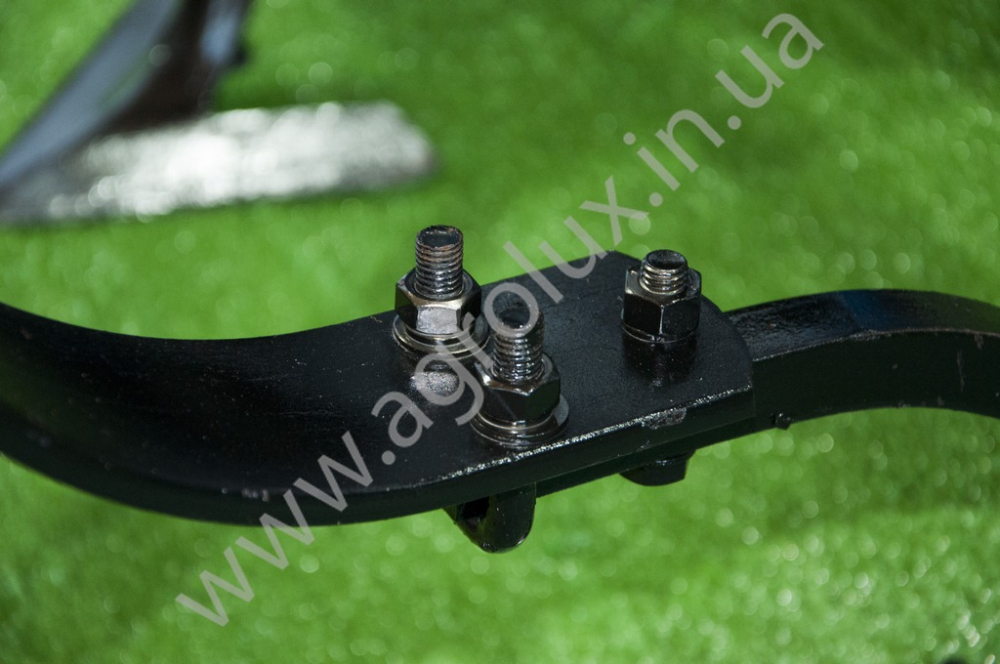

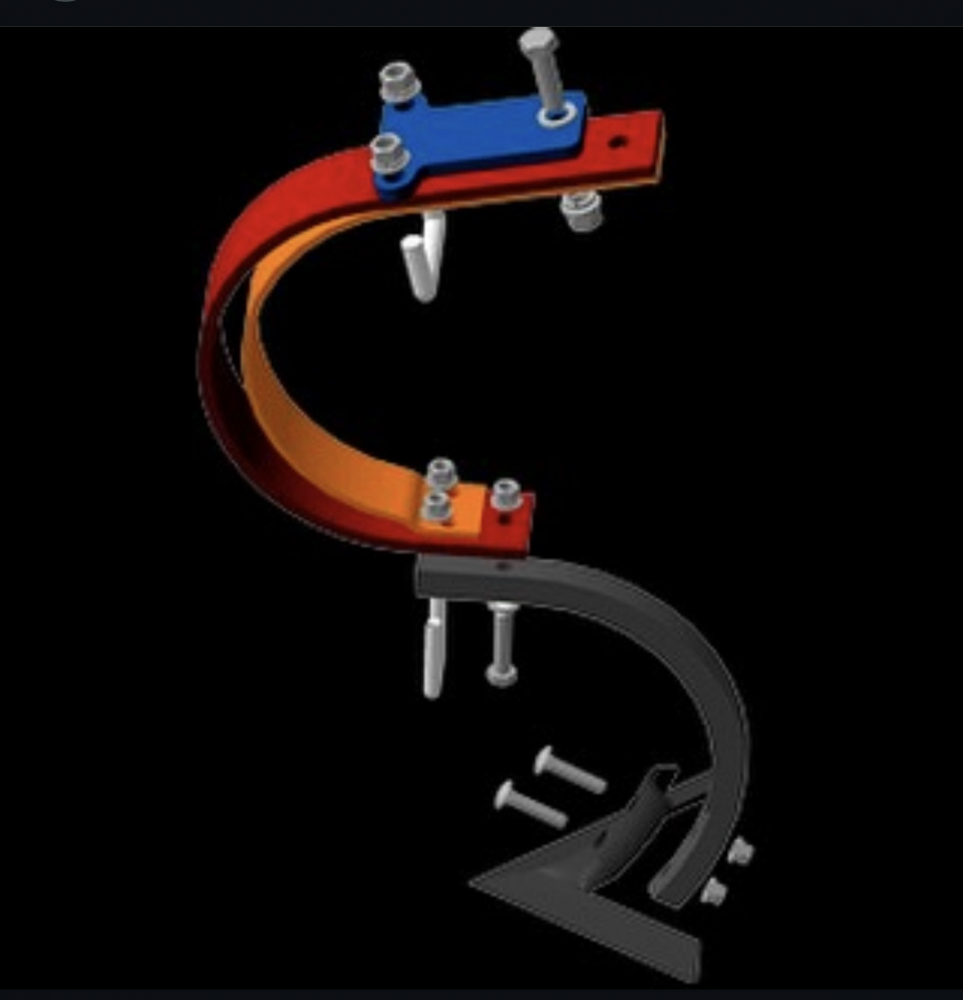

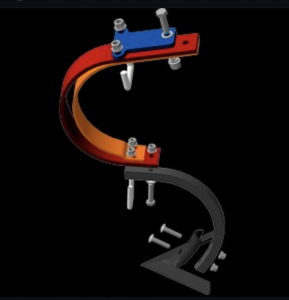

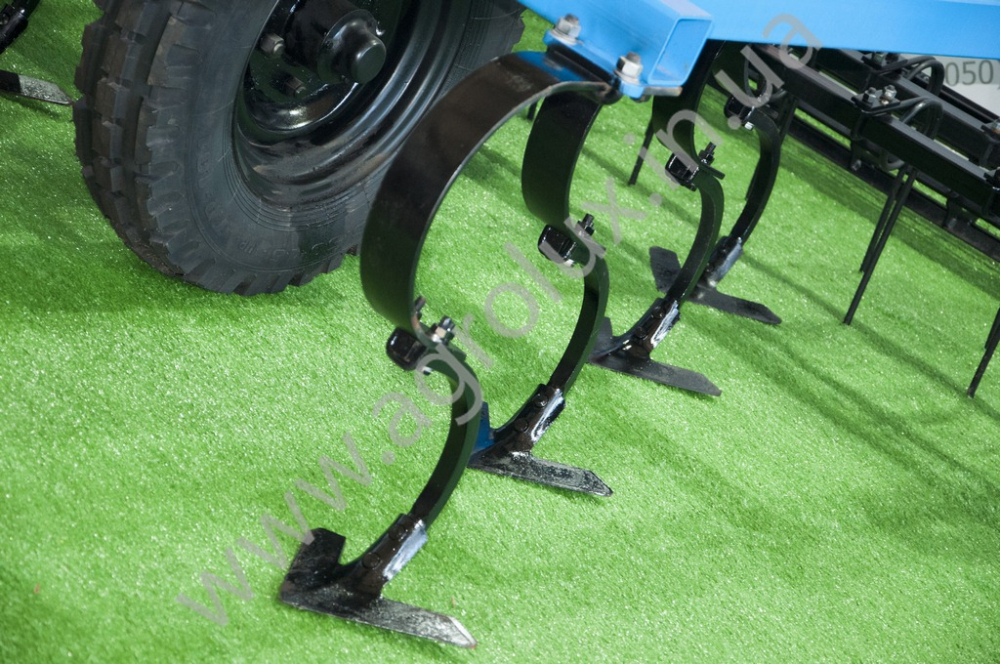

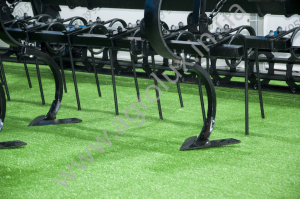

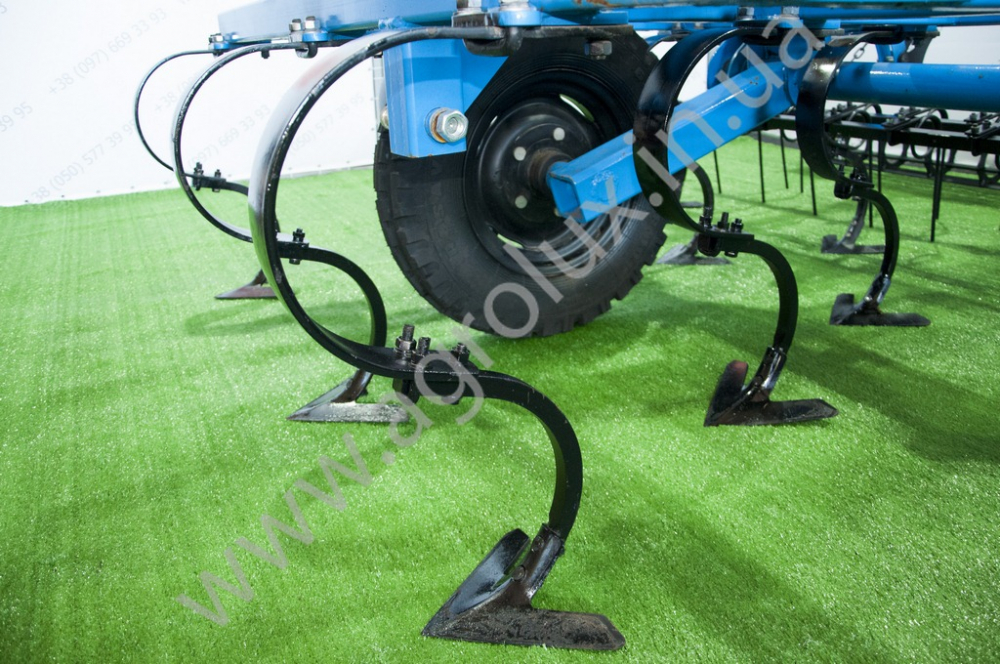

Робочий орган складається з двох «С» образних стійок і стрілчастої лапою шириною захвату 270 мм.

пружинна стійка зі смуги 10x70 (сталь 60С2А)

Жорстка стійка з квадрата 25х25

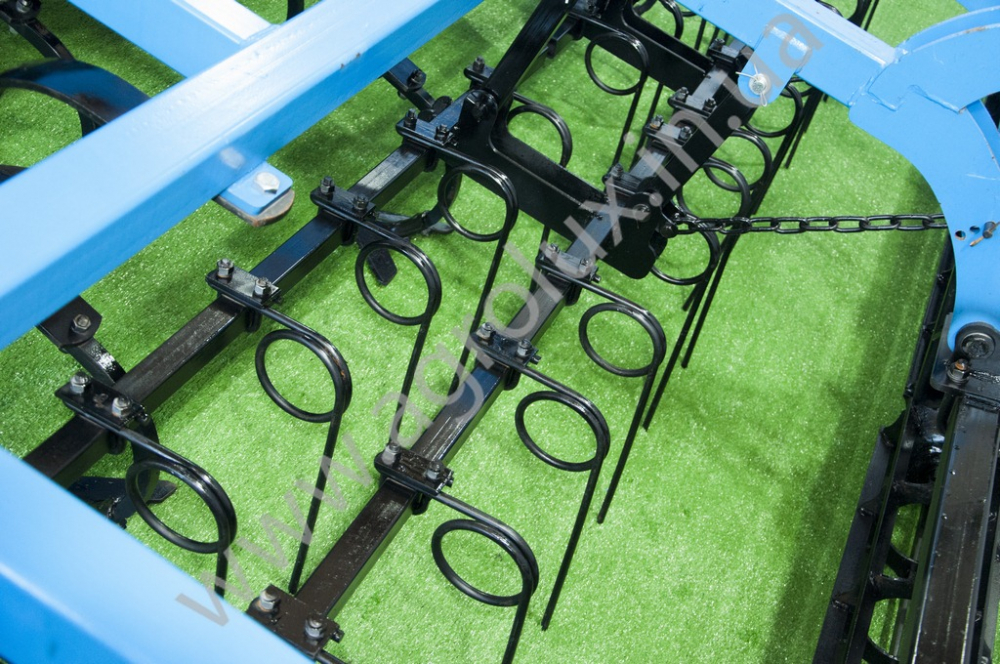

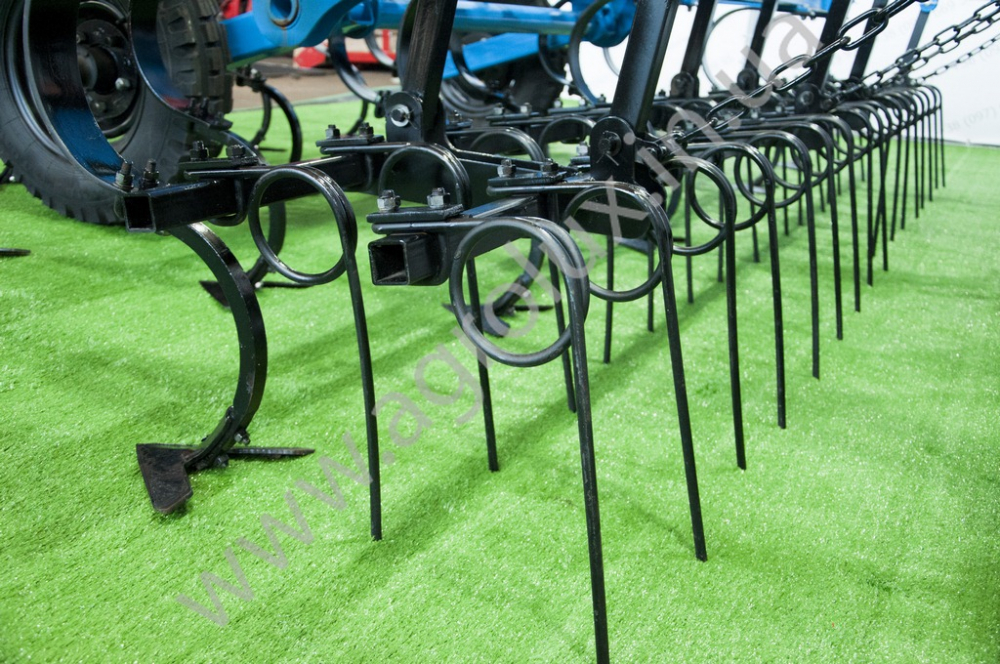

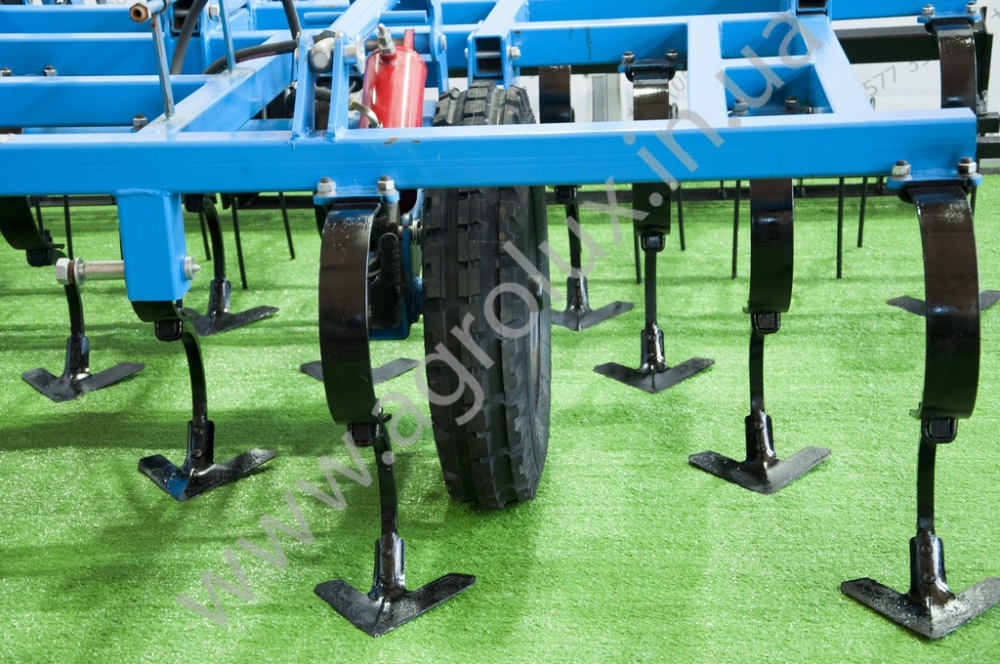

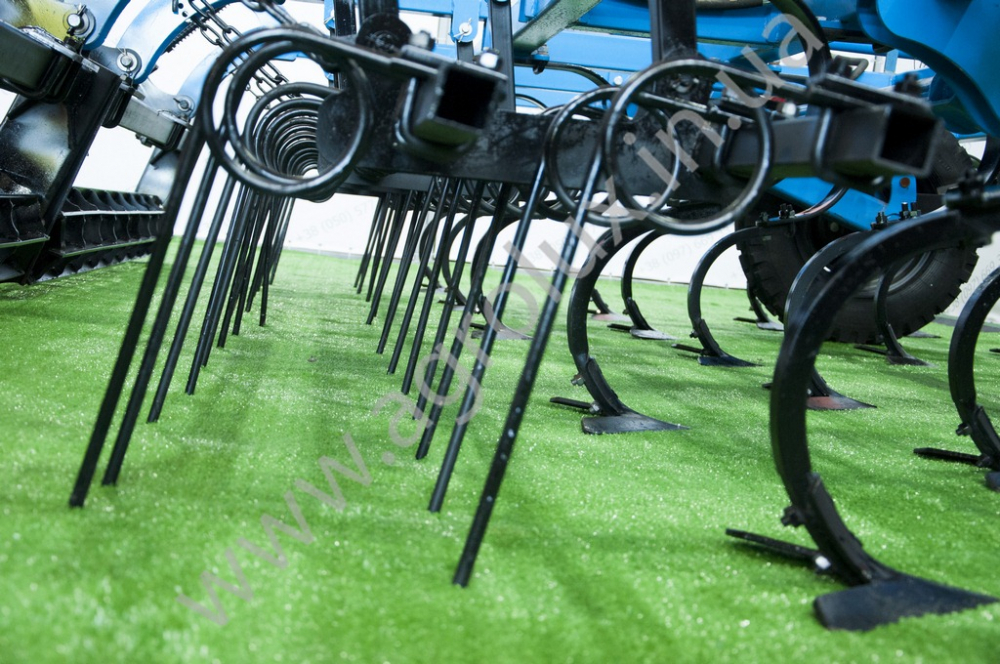

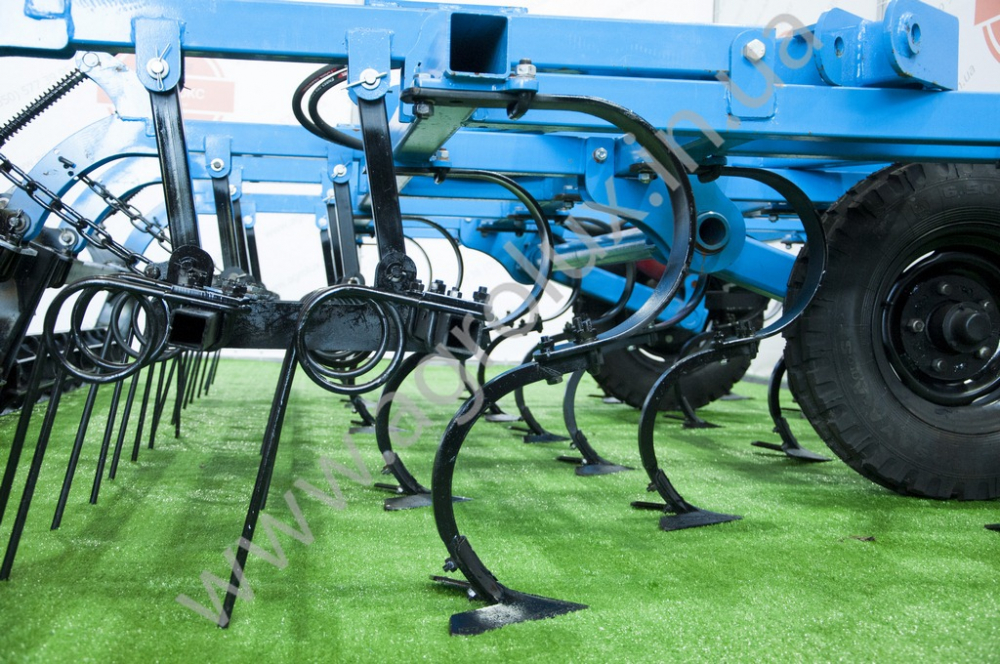

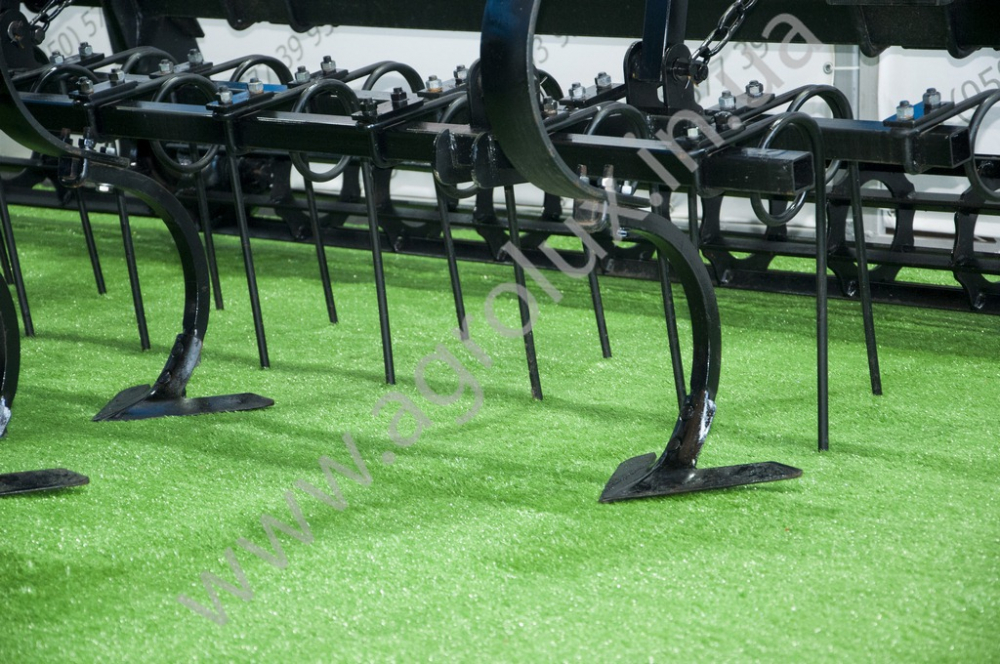

Лапи розставлені в 4 ряди таким чином, що мінімальна відстань між сусідніми в ряду - 650 мм, між рядами -480 мм, між сусідніми в плані - 210 мм, що при робочій ширині лапи 270 мм забезпечує перекриття 60 мм.Пружинно-зубовая борона складається з Двобалочний рами, на якій з кроком 250 мм встановлені зуби в 2 ряди зі зміщенням 125мм.Рама підвішена на 4-х повідках на штангах і фіксується обмежувальної ланцюгом. що дозволяє безперешкодно підніматися вгору від заданого рівня ходу.

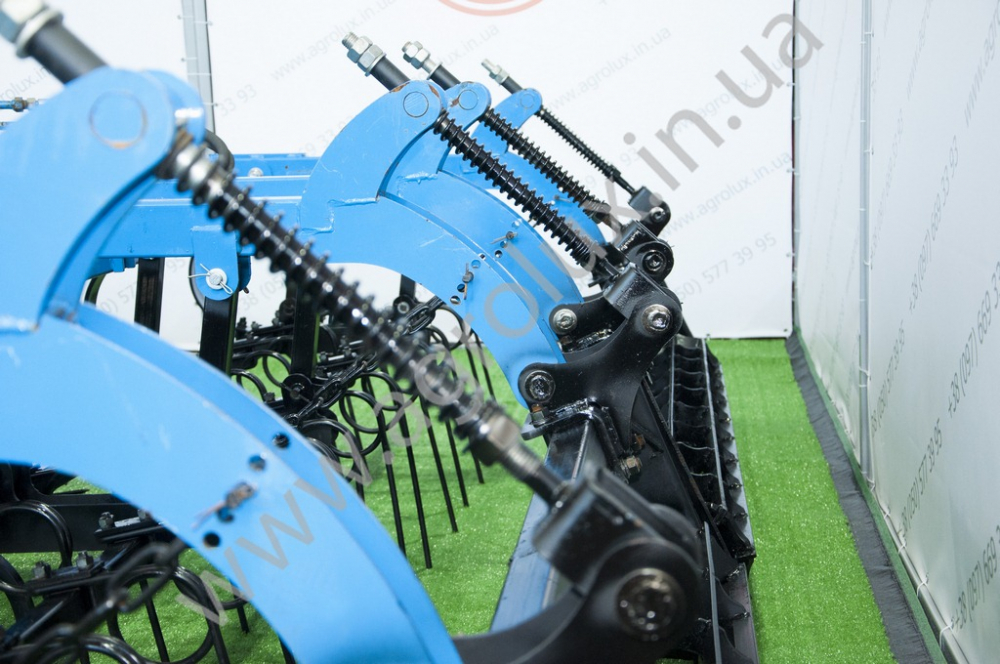

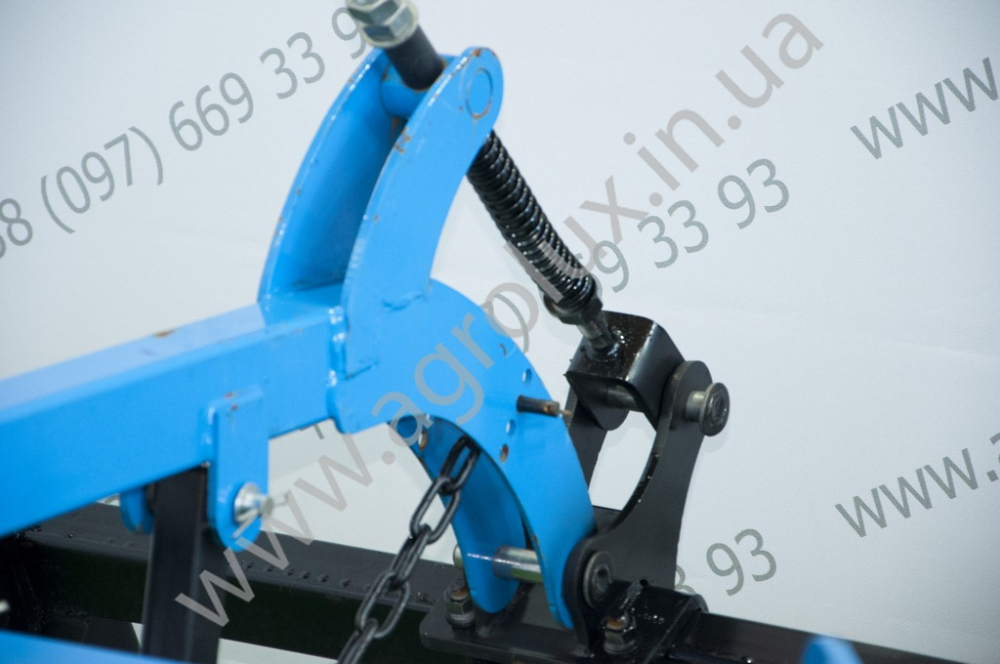

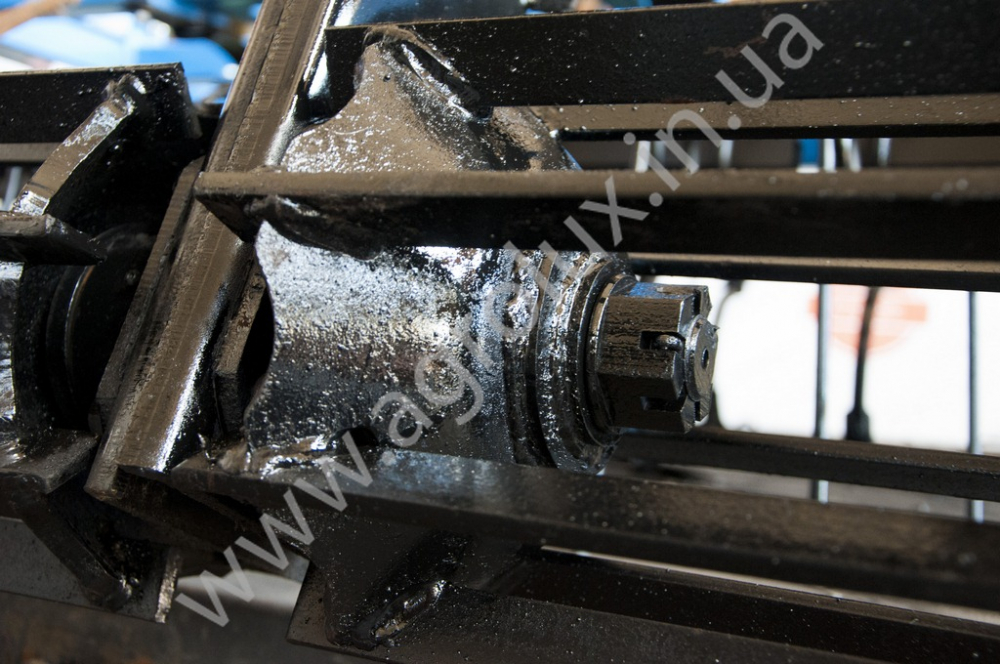

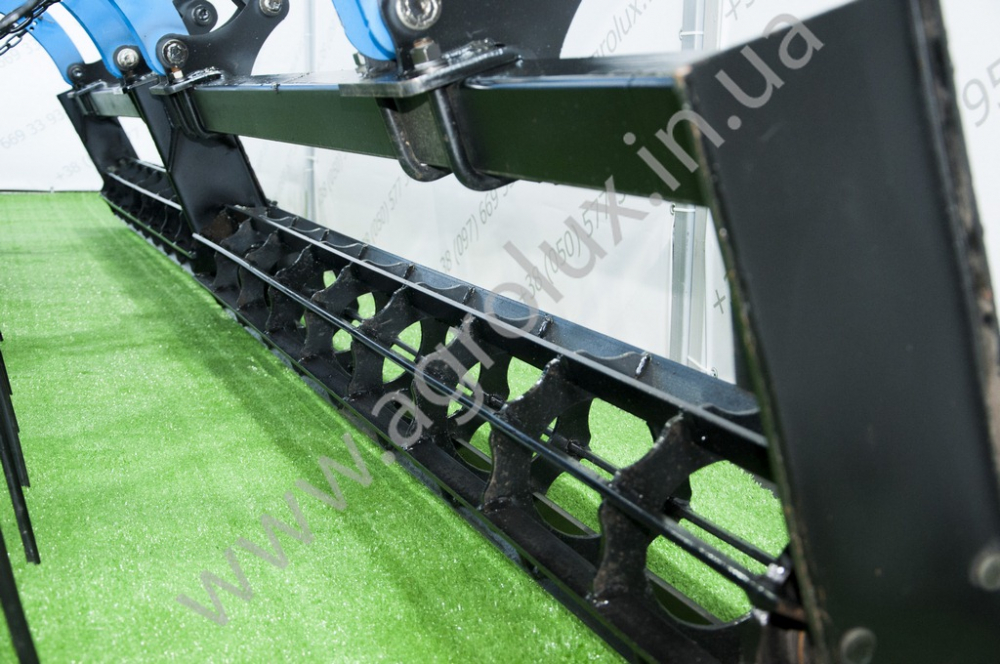

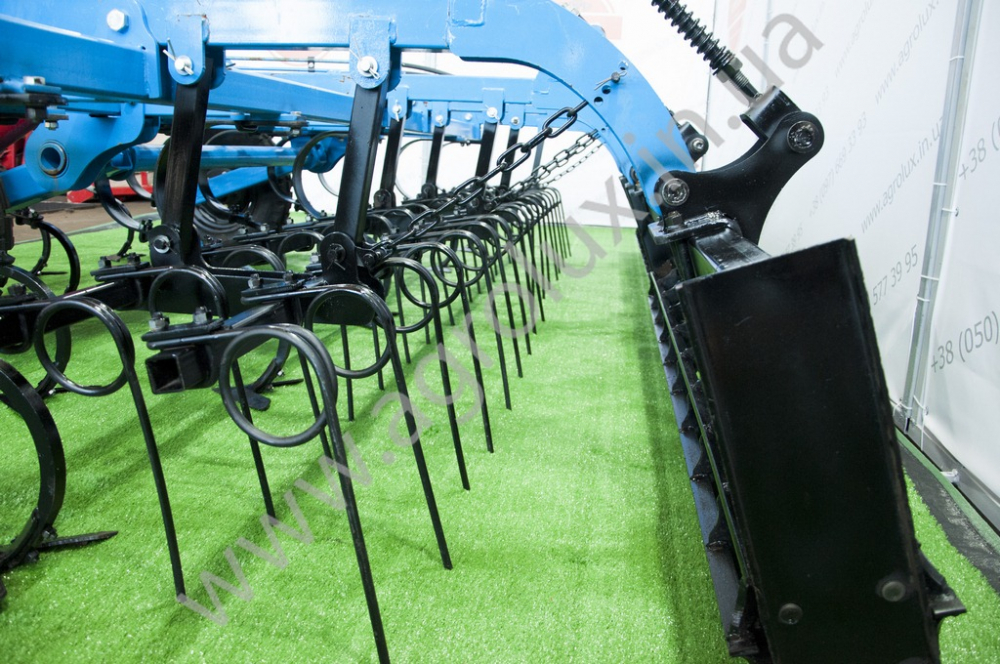

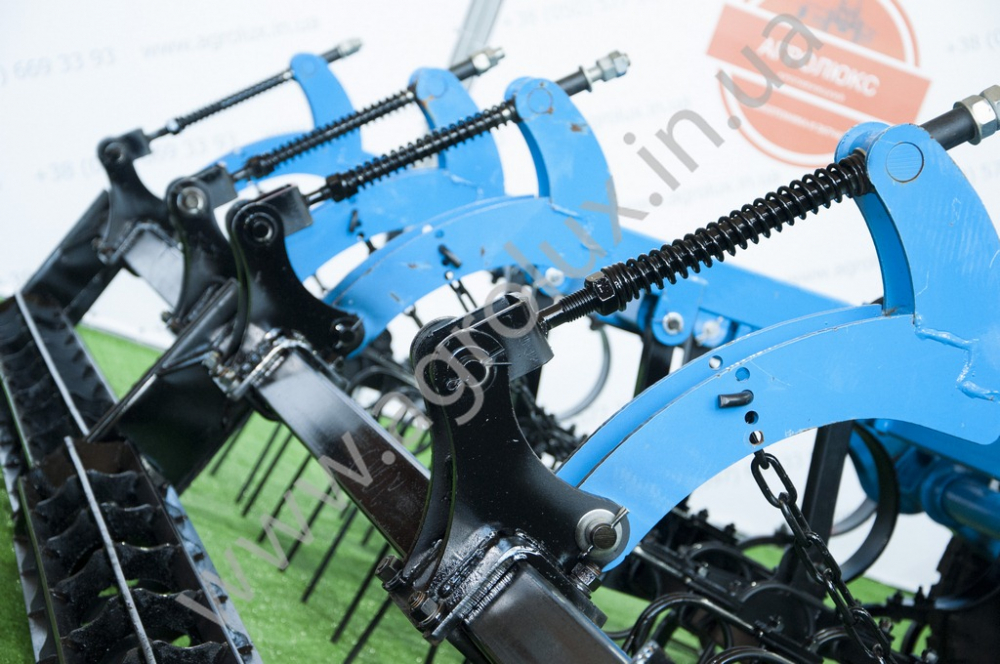

Пластинчасті (ребристі) катки 255 мм приєднуються до двох штангах через регулювальний запобіжно-натискний механізм, який задає необхідну глибину ходу, зусилля натиску катка на грунт.

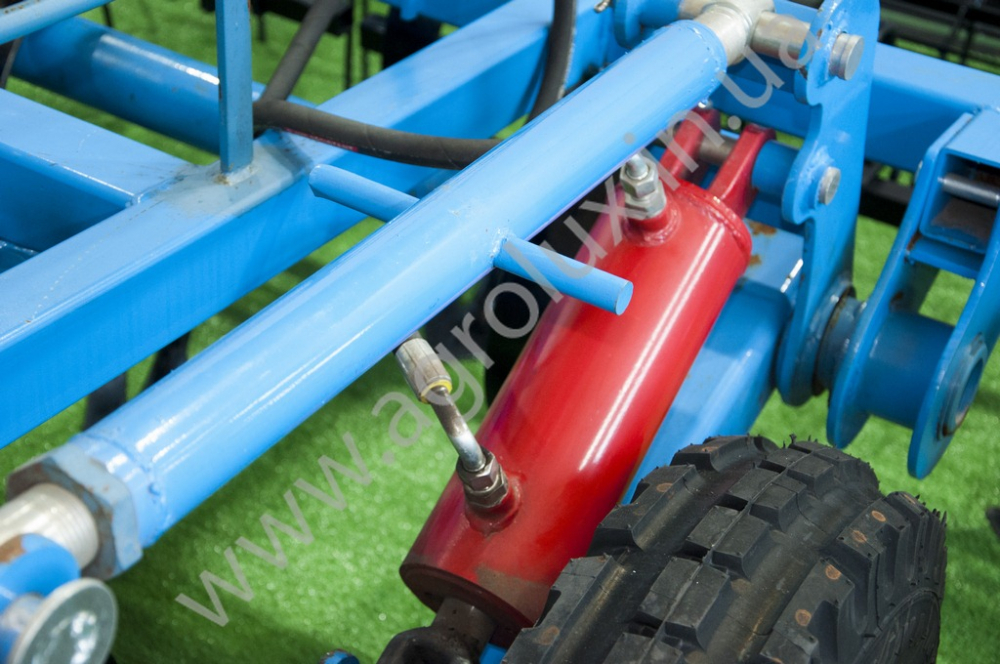

Гідрофікований колісний механізм сконструйований таким чином, що шток гідроциліндра займає два крайніх положення:

Повністю висунутий - транспортне положення з кліренсом не менше 300 мм

Повністю втягнутий - робоче положення

Регулювання глибини ходу лапових робочих органів досягається розворотом колісного кронштейна навколо осі на необхідний кут шляхом подовжень або укорочення гвинтових стяжок-талрепів. Талреп однією стороною прикріплений до верхньої точки щоки колісного механізму, а другим - до кронштейну, привареного до переднього бруса рами. Укорочення талрепа веде до опускання коліс і зменшення глибини ходу лап. Подовження талрепа, навпаки, веде до заглиблення лап.На центральній рамі встановлені одноколісні механізми, що забезпечують високу транспортну забезпечує стійкість і належне копіювання рельєфу і необхідну глибину обробки.
