Новинка
187 000 грн


Артикул: КІП 6,01
В наявності: 1 шт.
Поскаржитися на ціну
Замовити дзвінок

У маточині барабана застосовується самовирівнюється підшипник 3612, який забезпечує співвісність маточок барабана.

Рублячий Коток-подрібнювач водоналивний застосовуЄться для подрібнення рослинних залишків та часткового мульчування грунту, що затримуЄ випаровування вологи, регулюЄ температуру поверхневого шару, стримуЄ ріст бур'янів, захищає від вивітрювання, збагачуЄ грунт органікою.

Коток подрібнювач Причіпний – КІП

Основне призначення машини - подрібнення післяжнивних пожнивних залишків високостеблових сільськогосподарських культур, таких як соняшник, кукурудза та ін. Перераховані вище операції дозволяють отримати оптимальні умови для подальшої сівби.

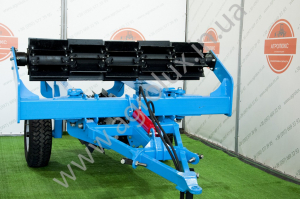

Конструкція машини є агрегат, що складається з центральної рами і два крила, на яких кріпляться барабани з ножами.

Робочий орган КІП-6 – це діжка, до якої прикріплені ножі. Бочка може бути наповнена водою, що ускладнює конструкцію всього агрегату і дає можливість ножам глибше проникати в ґрунт, а може бути використана у роботі та порожній. На кожному барабані закріплені 45 пластинчастих ножа, довжиною 400 мм та висотою 115 мм. До трактора подрібнювач агрегатується за допомогою тягово-зчіпного пристрою (ТСУ). На ТСУ встановлено гідроциліндр, який переводить машину з транспортного у робоче положення та назад.

Подрібнювач має три робочі органи (катки), які закріплені на шарнірній рамі. Кожен робочий орган закріплюється на індивідуальній секції рами.

Ніж кріпиться на кронштейні барабана за допомогою болтового з'єднання. Ніж закріплюється пластиною у відповідь для більш жорсткої фіксації. На боковому фланці барабана вварено вісь маточини катка. У ступиці барабана застосовується підшипник 3612, що самовирівнюється, який забезпечує співвісність ступиць барабана.

Всі робочі органи котків є змінними і встановлюються на ту саму раму.

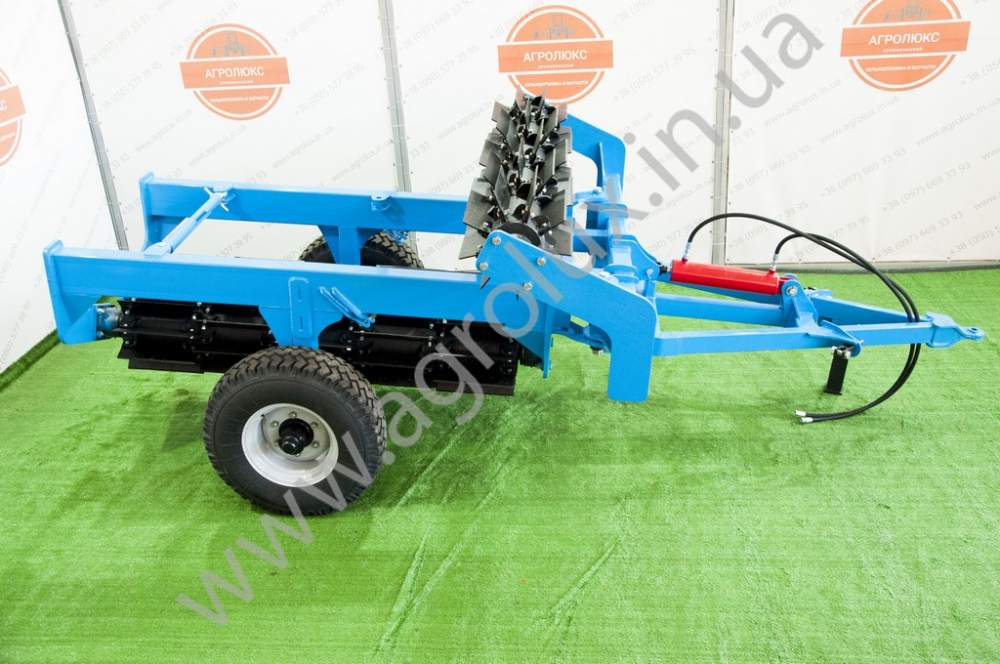

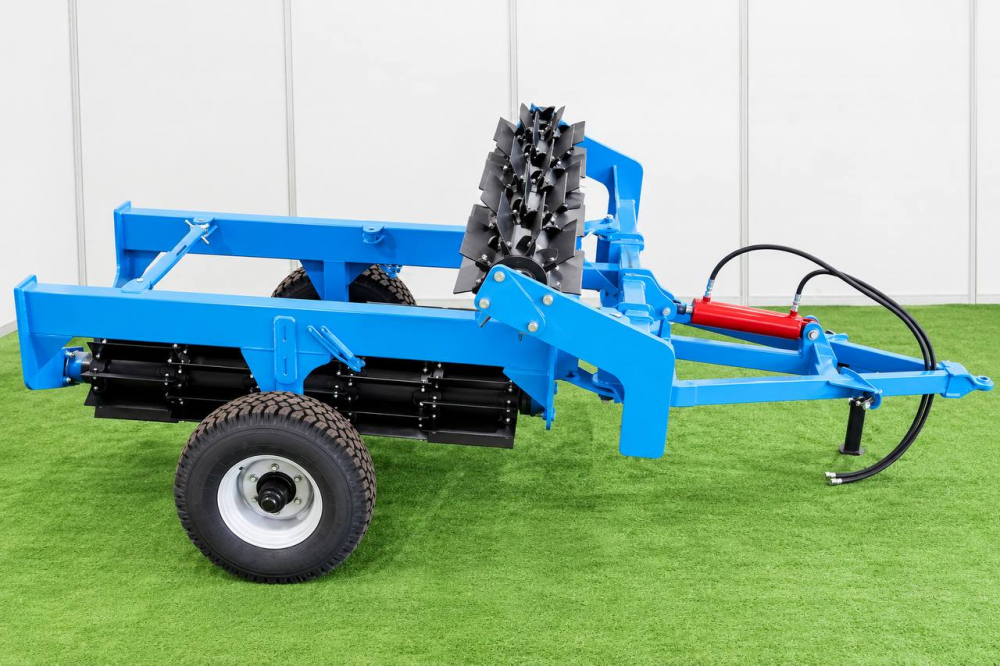

 Конструкція забезпечує можливість як розкладання ковзанки у робоче положення, так і складання в транспортне. Для запобігання можливості саморозкладання, у транспортному положенні складена рама фіксується зачепом.

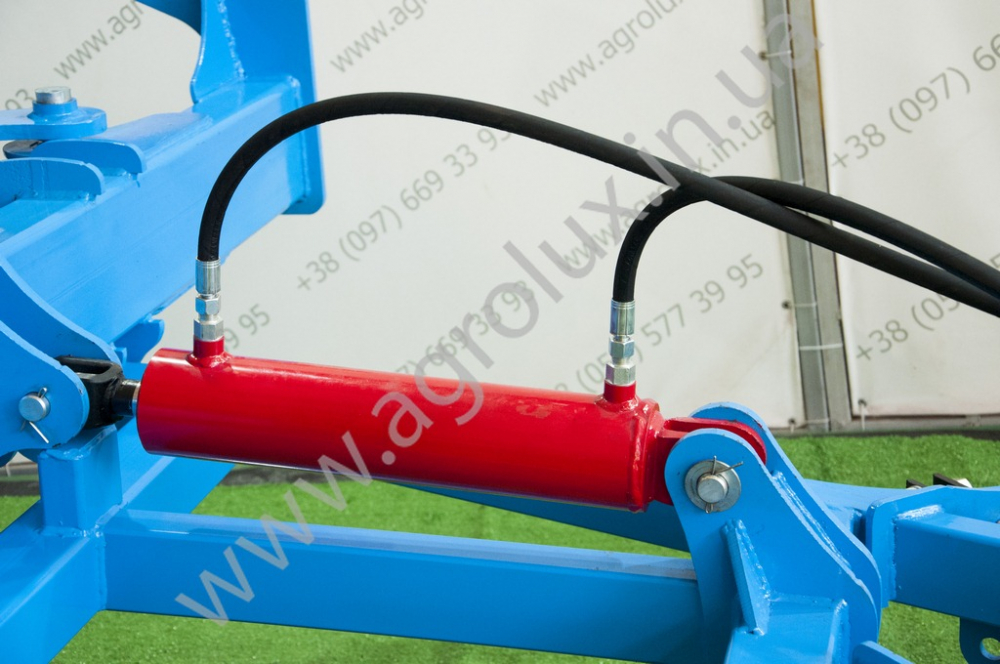

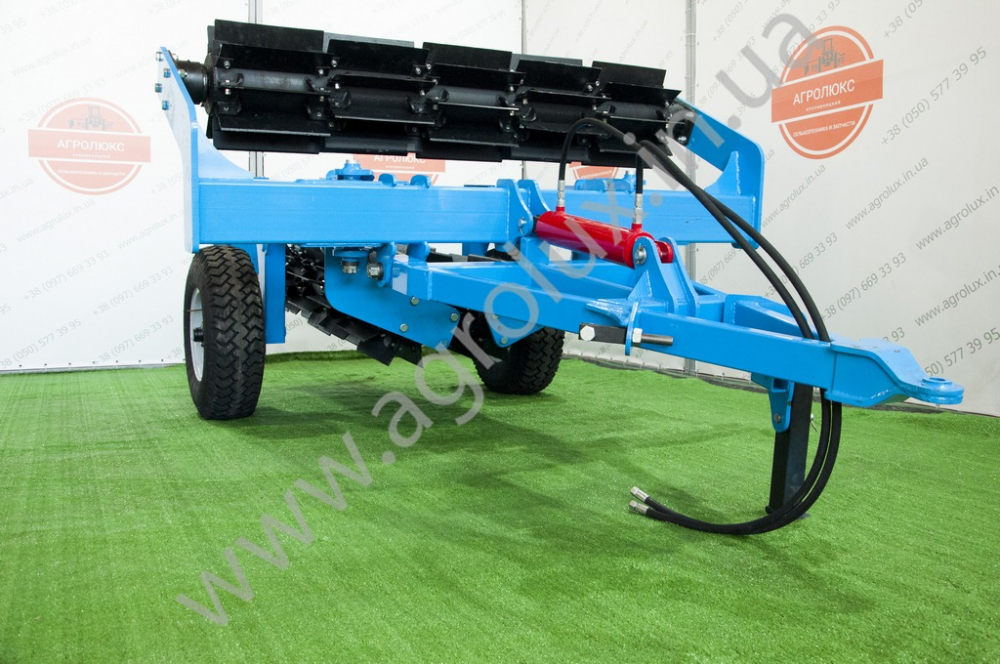

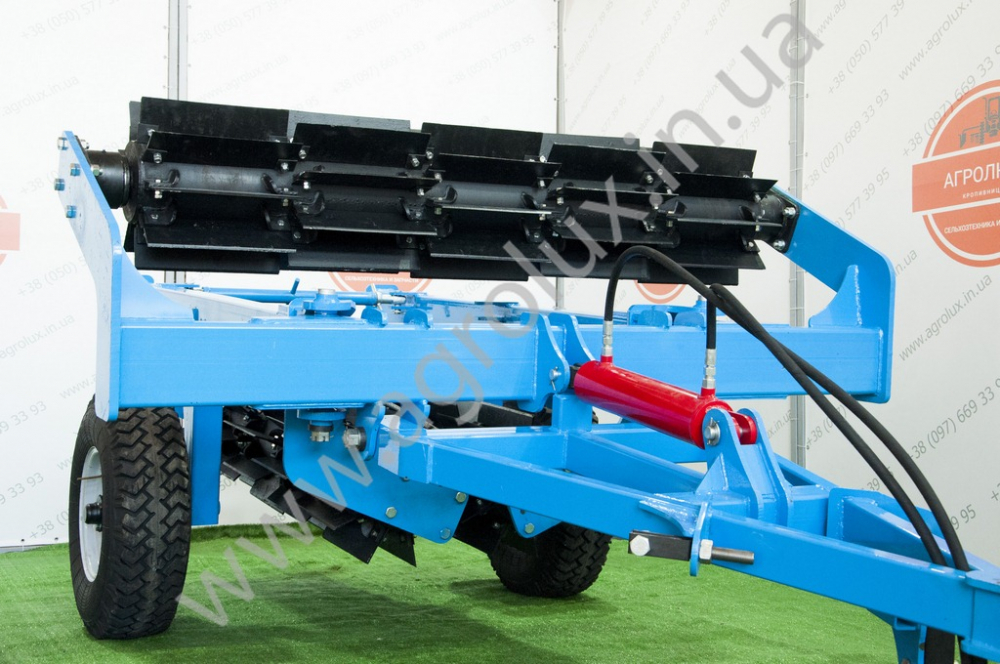

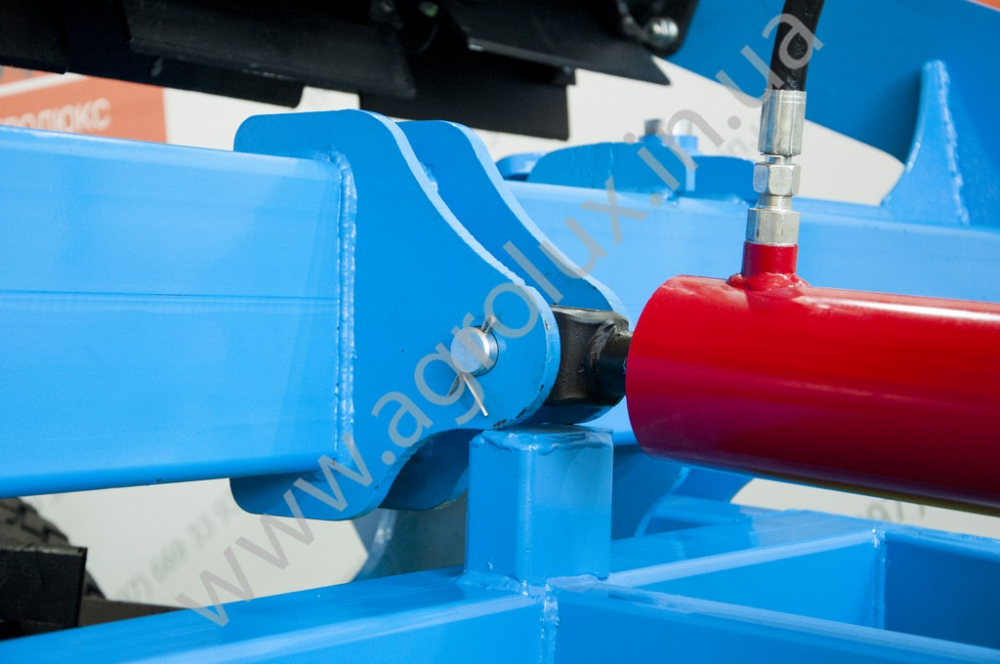

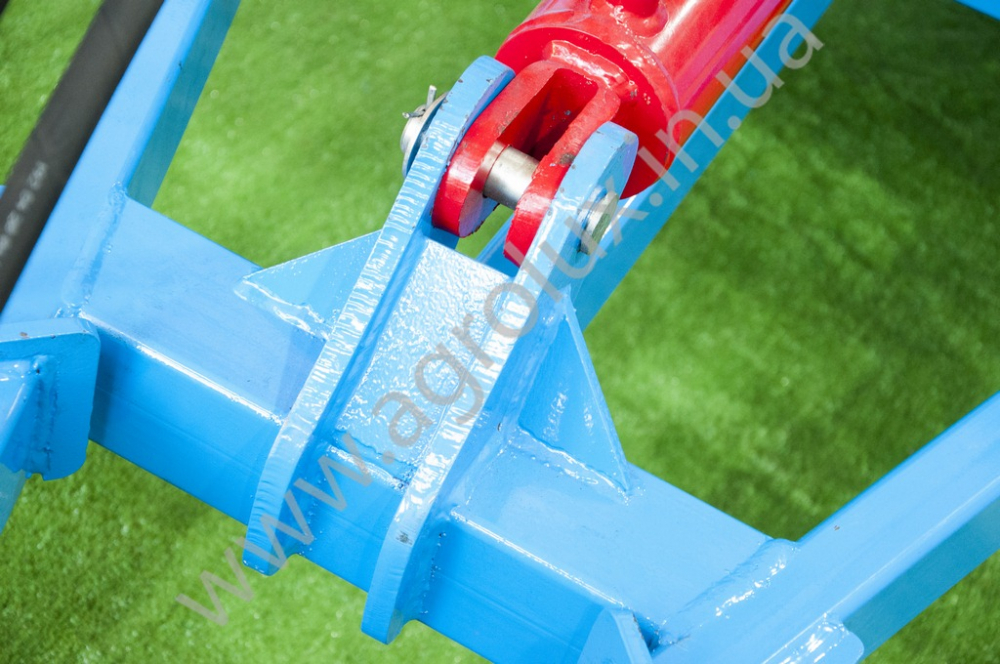

Для перекидання катка під час перекладу їх у робоче чи транспортне положення служить гідроциліндр. Гідроциліндр приєднується до гідросистеми трактора за допомогою двох гідрорукавів та розривних швидкоз'єднуючих муфт. Гідрорукави з'єднані з гідроциліндром штуцерами. Ковзанка приєднується до трактора за допомогою зачепа, яке розташовується на тягово-транспортному пристрої (ТСУ). У передній частині ТСУ розміщено опору. Опора в обох положеннях фіксується пальцем із фіксатором. Для транспортування ковзанки служать два колеса, встановлених на рамі. Колеса обертаються на конічні роликові підшипники. Перелік підшипників кочення та манжет, встановлених на ковзанці, наведено у додатку.

ВАЖЛИВО!!! Каток призначений для роботи в таких умовах:

  • диапазон температур грунту - від 0 ° С до +30 ° С;
  • вологість рунту в оброблюваному шарі - від 14% до 22%;
  • твердість рунту в оброблюваному шарі - не більше 0,4 МПа.
  • Кількість ножів 126 шт.

Колір рами: синій
Тип ножового барабана: шахматний порядок
Водоналивний барабан: так
Ширина обробітку: 6.0 м
Кількість ножових барабанів: 3 шт. х 2м.
Діаметр труби барабана: 220 мм., стінка 8 мм.
Діаметр вала барабана: 60 мм.
Пластина тримача барабана: товщина 16 мм.
Кріплення барабана: 4 болти, сталь 8.8!
Пластина з'єднання котків: товщина 20 мм.
Підшипник ступиці барабана: роликовий сферичний 22309
Пластина ступиці барабана: товщина 38 мм.
Ніж: 124 х 400 х 8 мм., сталь 45
Дишль: 100 х 100 х 8 мм.
Циліндр: 930 мм., шток 50 мм.
Палець штока циліндра: діаметр 40 мм.
Причіпне під палець транспортного пристрою: max 40 мм.

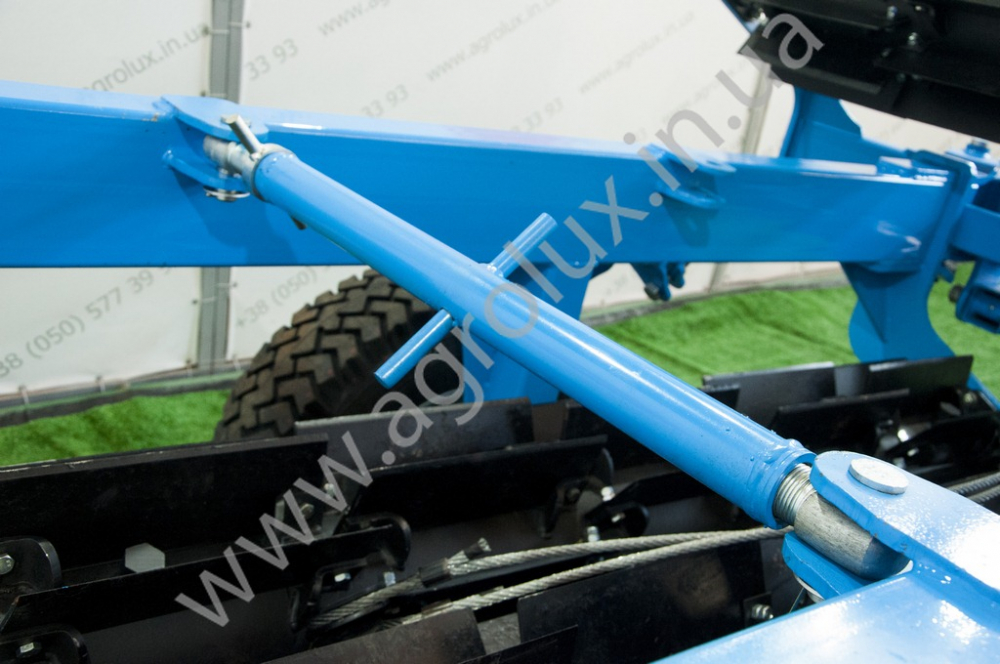

Товщина троса на стяжному хомутові: 10 мм.

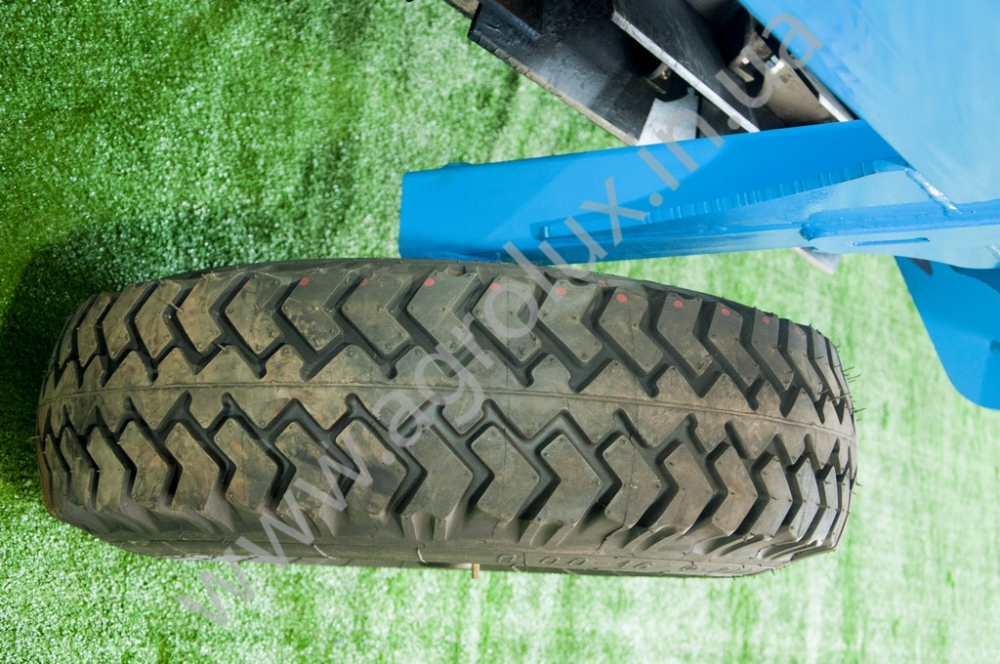

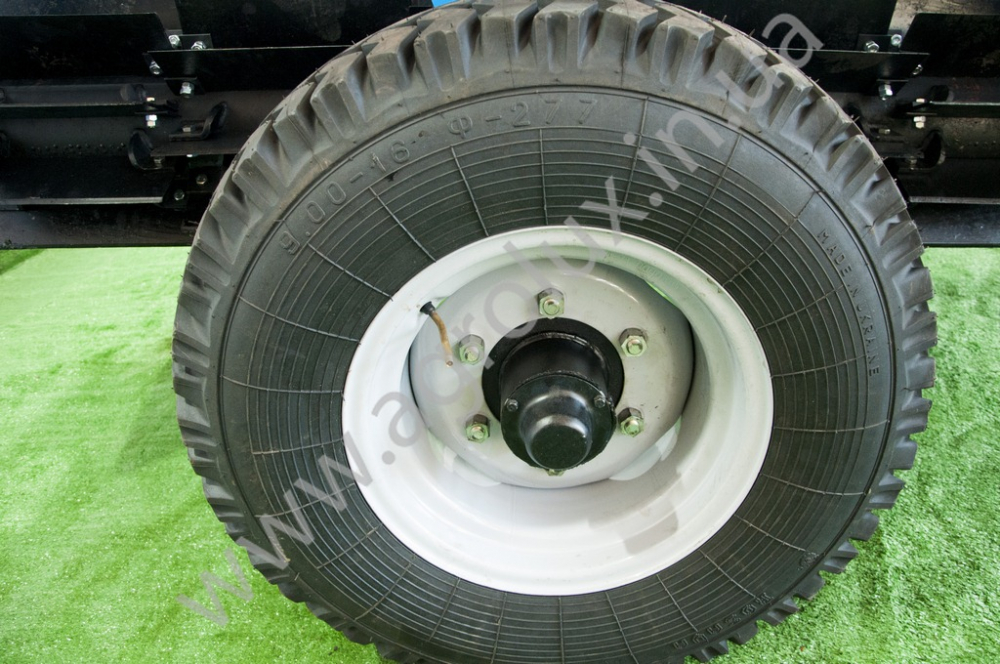

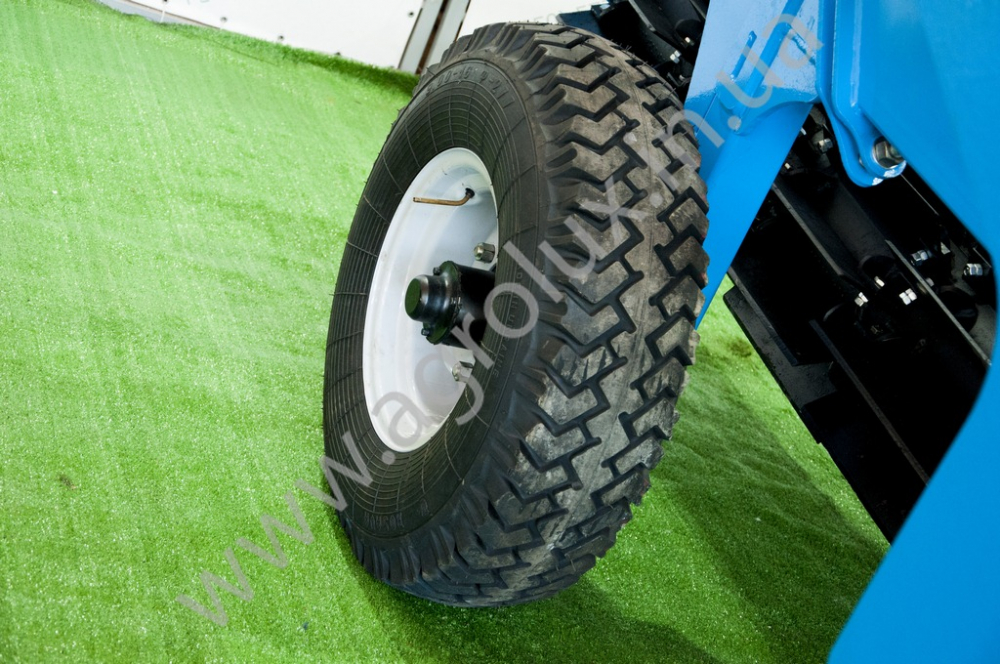

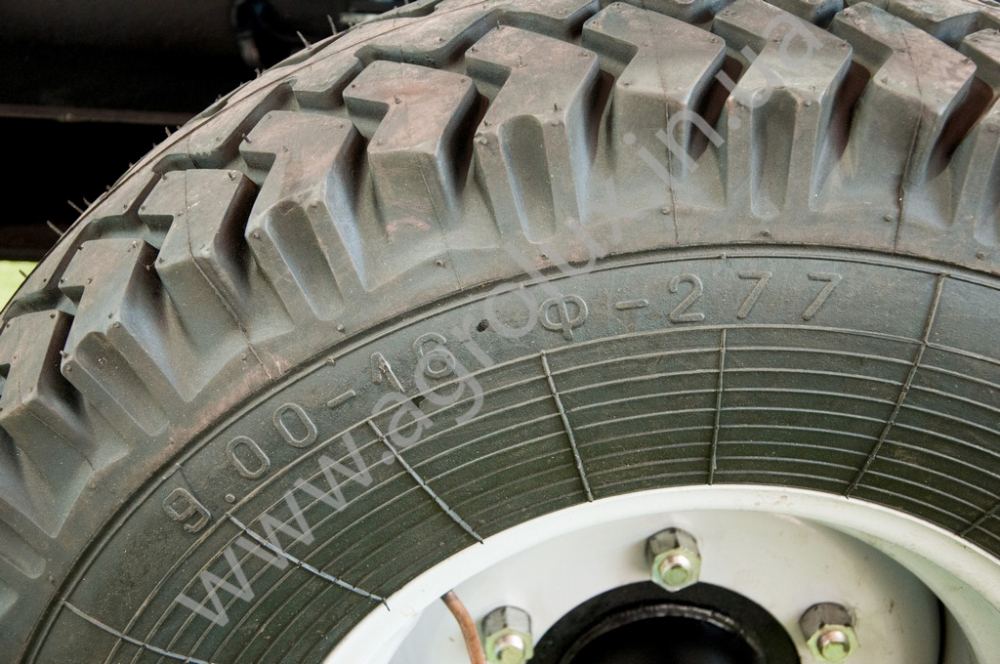

Колеса: R16 x 9" від причепа ПТС
Діаметр вала колеса: 65 мм.
Робоча швидкість: 10 - 15 км/год
Транспортна швидкість: до 20 км/год
Вага: 1800 кг
Масльонки на пальцях: так
Потужність трактора: 80 к.с.
