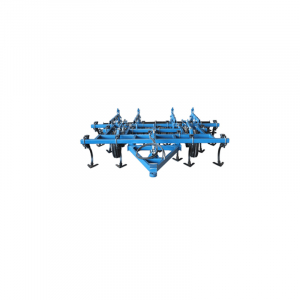

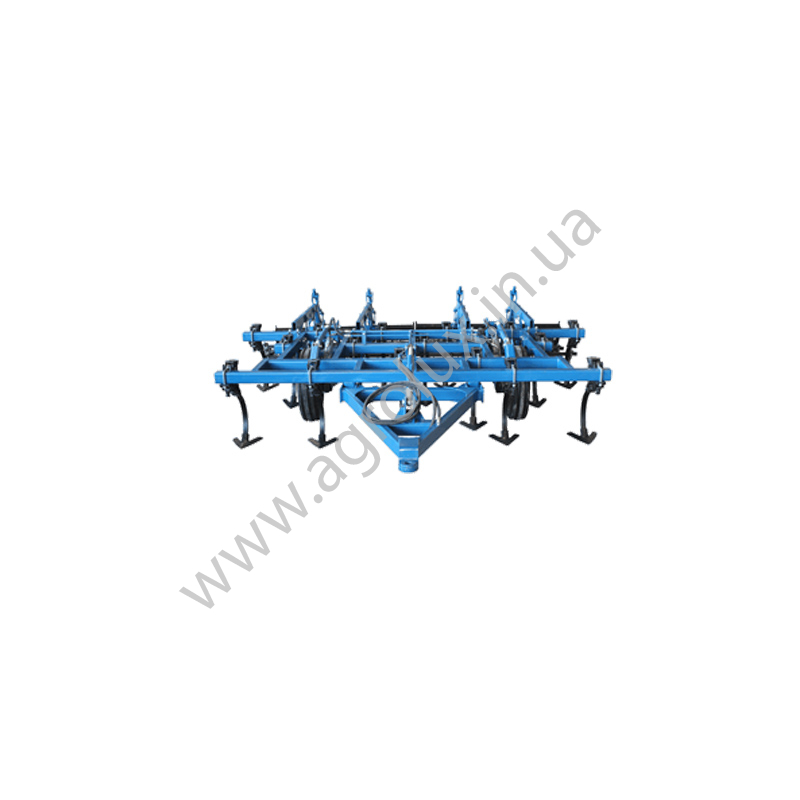

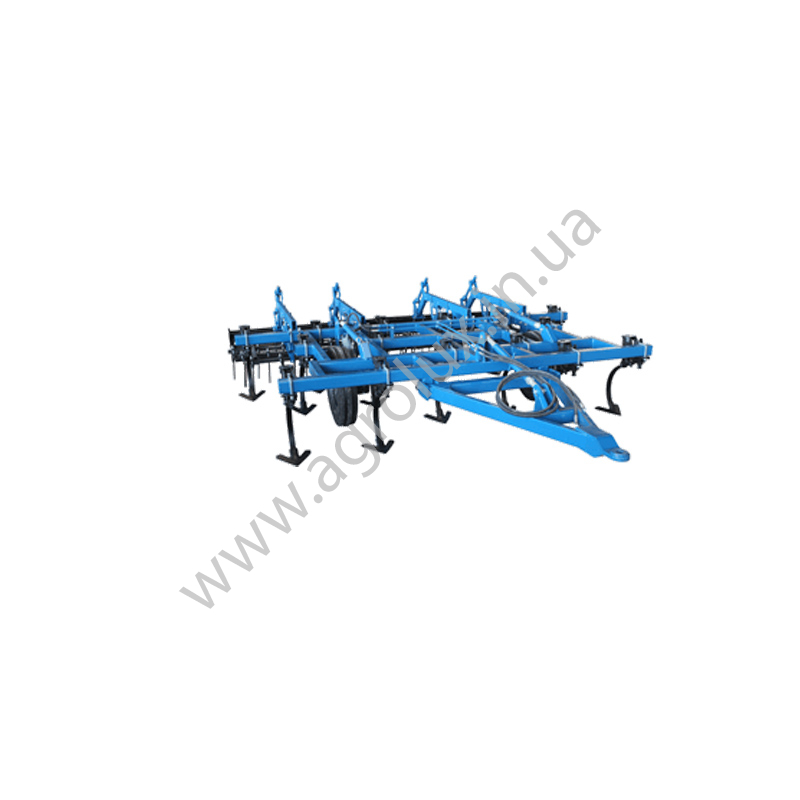

Культиватор грунтообробний широкозахватний КГШ-6.5
Культиватор грунтообробний широкозахватний КГШ-6.5
Культиватори ґрунтообробні широкозахватні КГШ Призначені для суцільної культивації грунту, для передпосівної обробки, а також для розпушування по необробленої стерні. За один прохід культиватор виробляє 2 або опціонально 3 операції, в залежності від наявності ковзанки.
- культивація
- подрібнення
- Накочення (За бажанням)
Обробка культиватором в один прохід виконати комплекс необхідних операцій обробки грунту як при основній так і при передпосівної культивації (для суцільного обробітку грунту). Гарантована якісна обробка грунту культиватором, надійність конструкції, простота в обслуговуванні і наладці, висока продуктивність, помірні ціни на культиватор і якісні зношуються робочі органи з високим ресурсом експлуатації - запорука своєчасного проведення необхідних робіт з найвищою якістю і найкращим результатом.

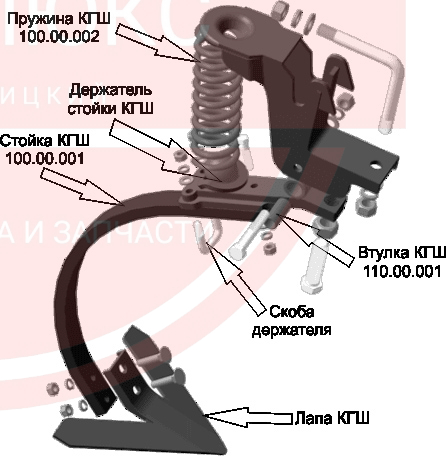

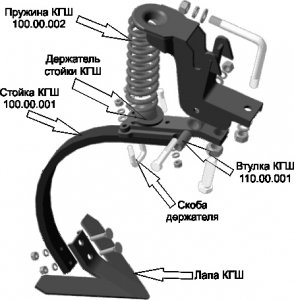

Корпус культиватора КГШ являє собою унікальний запатентований вузол, що складається з кріпильних-регулюючого і пружинного механізму, яка в свою чергу складається з двох типів пружин, спиралевидная (діаметр 12мм.) І С-образна (дугова з перетином 20x45). Дана конструкція корпусу гарантує рівномірно-якісну обробку грунту, а також гарантує довговічність, як робочого органу, так і конструкції в цілому.
Запорукою надійності культиватора є його рама, що складається з трьох секцій (крім КГШ-4, яка складається тільки з центральної рами) - центральної і двох крил. Всі несучі елементи рами виконані з міцних профільних тгрн високої жорсткості. Крила шарнірно з'єднані з центральною рамою і переводяться в транспортне положення двома гідроциліндрами, які забезпечують поворот крил на 110 градусів. При цьому центра ваги крил зміщуються до центру тяжкості середньої рами, що при досить широкій колісній базі визначає високу стійкість культиватора при переїздах по пересіченій місцевості.
Значне (понад 120 кг на шкарпетці лапи) зусилля спрацьовування запобіжної пружини дозволяє обробляти грунт дуже високої твердості на строго задану глибину.
- Лапа КГШ так само підходить для культиваторів
- John Deere
- Case
- і Флексікоіл
1) Ширина 305 мм.
2) Марка стали - 65 Г.
3) Толщіра - 6 мм.
Культиватор виконаний по напівпричіпної схемою і агрегатується з трактором за допомогою регульованого по висоті довгого тягово-зчіпного пристрою високої жорсткості, що дозволяє мінімізувати вплив зміщення точки причепа під час руху трактора, а також істотно підвищує маневреність агрегату «трактор-культиватор» при розворотах.
Робочий кліренс культиватора (від низу рами до підошви лапи) становить 710 мм, що спільно з 4-х рядної (ширина захвату до 8,4 метра включно) або 5-ти рядної (ширина захвату понад 10 метрів) розстановкою робочих органів з найменшою відстанню між сусідніми в ряду 690 мм повністю виключає забивання підрамні простору пожнивними і рослинними залишками. А при міжцентровій відстані 230 мм між сусідніми по ходу плоскорізними лапами шириною захвату 310 мм (взаємне перекриття 80 мм) забезпечена 100% подрезаемость будь-яких бур'янів.

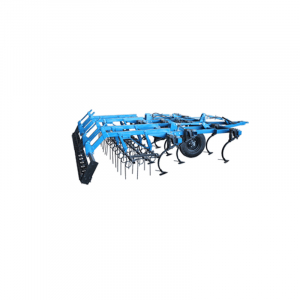

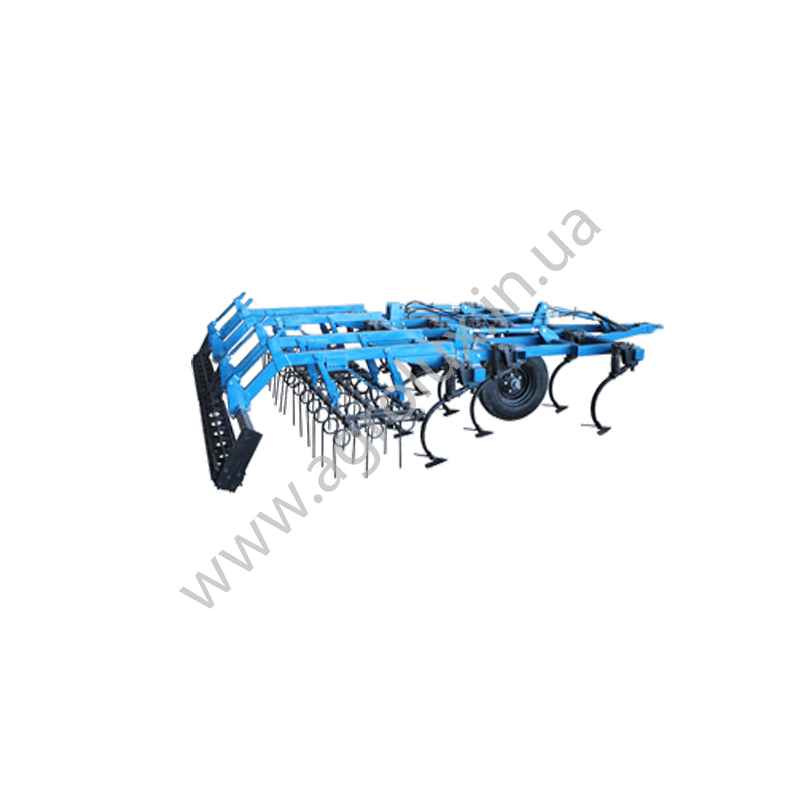

Фінішна обробка забезпечує трьох рядна пружинно-зубовая борона і прикочуючим полосчатим катком 255 з регульованим зусиллям натискання і кроком сліду смуг 100мм.
Регулювання глибини ходу культиватора забезпечується 4-ма гвинтовими стяжками, що змінюють кут нахилу гідрофіцірованних колісних механізмів. При цьому при роботі гідроциліндри повністю закриті, при транспортуванні - повністю відкриті. Незалежно від регулювання глибини транспортний кліренс буде більше, ніж 300 мм. Доступ до елементів регулювання зручний, так як всі точки розташовані біля переднього бруса культиватора.
Секційне пристрій рами дозволяє крил переміщатися на 5-7градусов вгору і вниз, що робить можливим якісну обробку схилів, знижень і пагорбів, точно копіюючи рельєф.
Технічні характеристики:
Найменування |
КГШ-4 |
КГШ-6,5 |
КГШ-7 |
КГШ-7,4 |
КГШ-7,9 |
КГШ-8,4 |
КГШ-9,3 |
КГШ-10,4 |
КГШ-11 |
КГШ-12 |
Тип Культиватора |
Причіпний |
|||||||||
Ширина Захвату м. |
4 |
6,5 |
7 |
7,4 |
7,9 |
8,4 |
9,3 |
10,4 |
11 |
12 |
Потужність Трактора Л. С. |
80-90 |
130-160 |
140-160 |
150-170 |
160-180 |
170-200 |
190-210 |
200-220 |
210-230 |
250-320 |
Продуктивність Га/год. |
3.2 |
5.2 |
5.6 |
5.9 |
6.3 |
6.7 |
7.5 |
8.3 |
8.8 |
9.6 |
Глибина обробки див. |
5 - 15 |
|||||||||
Тип робочого органу |
плоскорезная стрілчаста лапа |
|||||||||
Робоча ширина лапи |
310 мм. |
|||||||||
Відстань між робочими органами на рамі |
230 мм. |
|||||||||
Перекриття лап |
80 мм. |
|||||||||
Просвіт під рамою (від підошви лапи) |
700 мм. |
|||||||||
Висота в транспортному положенні мм. |
1100 |
2880 |
3130 |
3330 |
3580 |
3830 |
3320 |
3870 |
4170 |
4670 |
Довжина в транспортному положенні |
8000 мм. |
|||||||||
Кількість лап шт. |
16 |
28 |
30 |
32 |
34 |
36 |
41 |
45 |
47 |
51 |
Вага без котка кг. |
1500 |
2600 |
2800 |
3000 |
3200 |
3400 |
4600 |
4900 |
5300 |
5600 |
Вага з катком кг. |
1800 |
3100 |
3300 |
3500 |
3700 |
4000 |
5400 |
5700 |
6100 |
6500 |
Найменування: | КГШ-6.5 |
Тип: | Причіпний |
Ширина обробітку: | 6.5 м |
Продуктивність: | 5.2 Га/год |
Потужність трактора: | 130 - 160 к.с. |
Глибина обробки грунту: | 5 -15 см |
К-сть одночасно виконуваних операцій: | 3 |
Тип робочого органу: | плоскорізна стрільчата лапа |
Робоча ширина лапи: | 310 мм. |
Перекриття лап: | 80 мм. |
Відстань між робочими органами на рамі: | 230 мм. |
К-сть робочих органів - Лап: | 28 шт. |
Просвіт під рамою: | 700 мм. |
Транспортний просвіт: | 1100 мм. |
Вага: | 3100 кг. |
