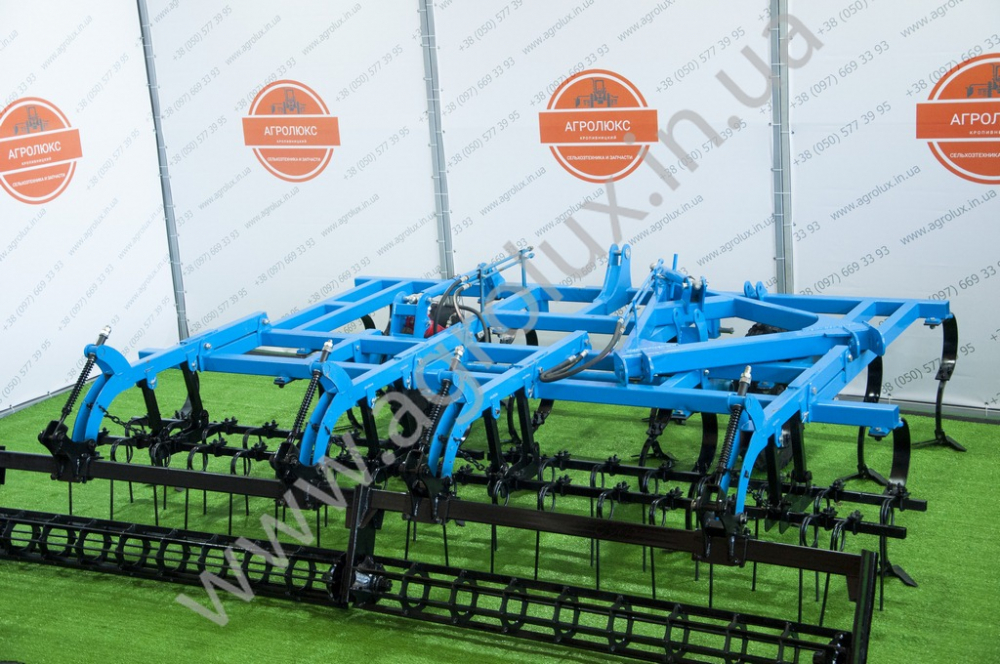

Культиватор причіпний передпосівної обробки КППО-4
Культиватор причіпний передпосівної обробки КППО-4
Основне призначення культиватора грунтообробного передпосівного - основна і передпосівна обробка грунту з помірною кількістю рослинних залишків.
За один прохід культиватора забезпечується:
подрібнення і перемішування з грунтом рослинних залишків
100% знищення бур'янів
суцільну культивацію на строго задану глибину
розрівнювання грунту, розбивання грудок і вичісування зрізаних бур'янів пружинними зубами
дроблення, вирівнювання і ущільнення грунту ребристими котками
Перераховані вище операції дозволяють отримати оптимальні умови для подальшого сівби.
Тип Машини причіпний
Ширина захоплення конструктивна 4 м.
Робоча швидкість 8 - 12 км. / Год.
Продуктивність 3.2 Га. / Год.
Глибина обробки 5-14 см.
Кількість одночасно виконуваних агротехнічних операцій 3
Агрегатування з тракторами тягового класу 1,4 КН (не менше)
Необхідна потужність 80 Л.С.
Обсяг гідросистеми агрегату 5 ± 0,5 л.
Тип робочого органу лапа КПП
Ширина однієї лапи 270 мм.
Перекриття робочих органів 60 мм.
Мінімальна відстань між сусідніми робочими органами на рамі 210 мм.
Кількість робочих органів - Лап 19
Кількість робочих органів - пружинний зуб 36
Просвіт під рамою КППО 710 мм. (Від підошви лапи)
Транспортний просвіт 300 мм. (не менше)
Довжина в робочому положенні 4,5 м.
Висота в робочому положенні 1,1 м.
Стандартне обладнання 3-х рядна борона з пружинними зубами
Опційне обладнані пластичний каток з кроком ~ 100 мм.
з діаметром 255 мм.
Вага. 1150 кг.
Характеристики | |
Вага | 1150 |
Ширина захвату, м | 5 |
Продуктивність, га/год | 3,2 |
Кількість робочих органів, шт | 16 |
Глибина обробки, см | 5-15 |
Агрегатується з тракторами, к.с. | 80-90 |

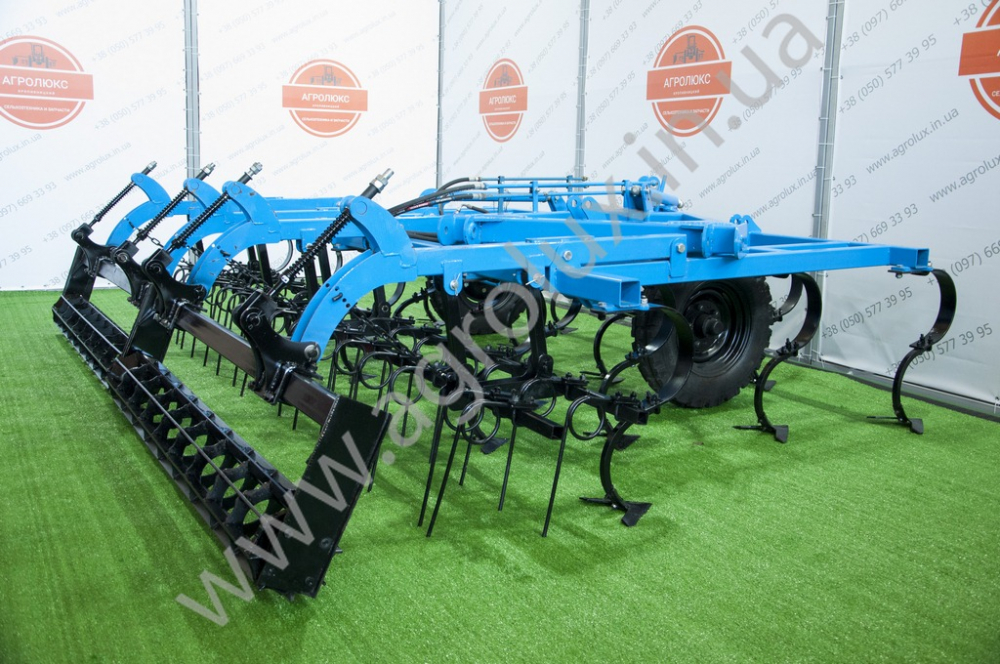

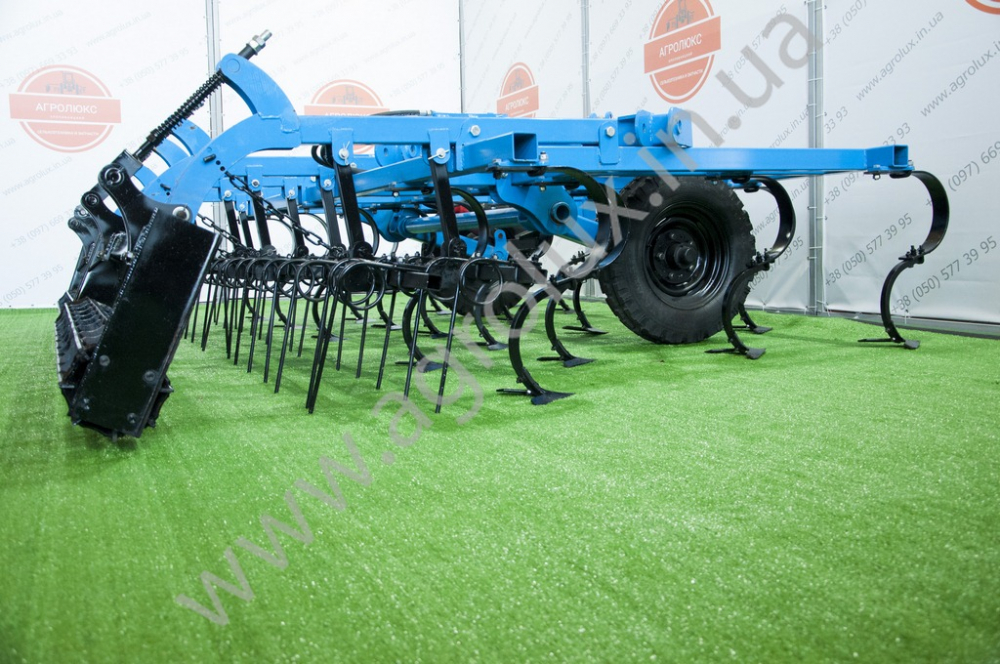

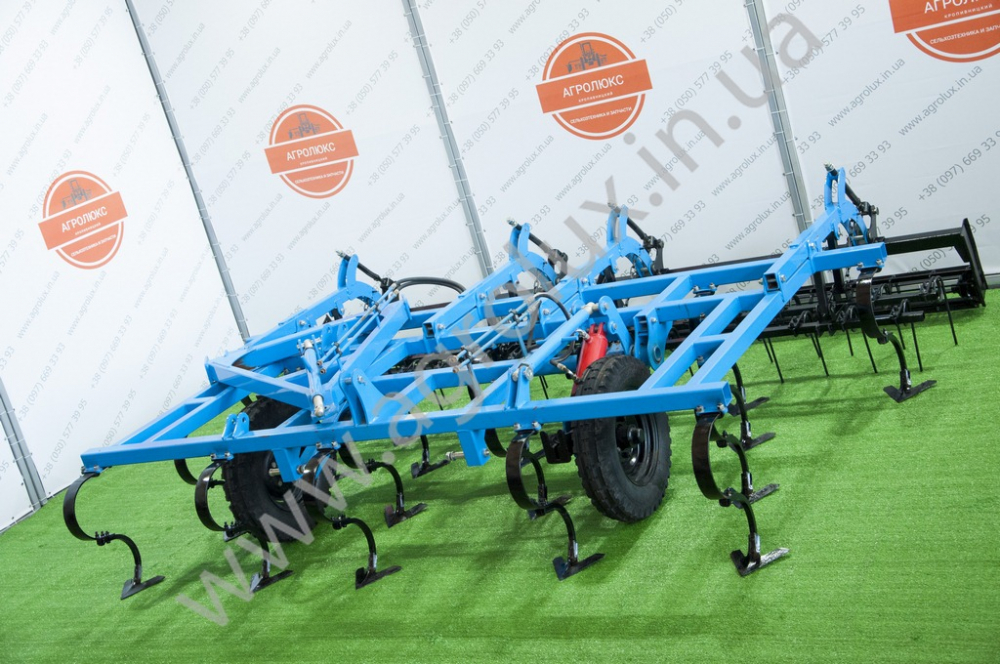

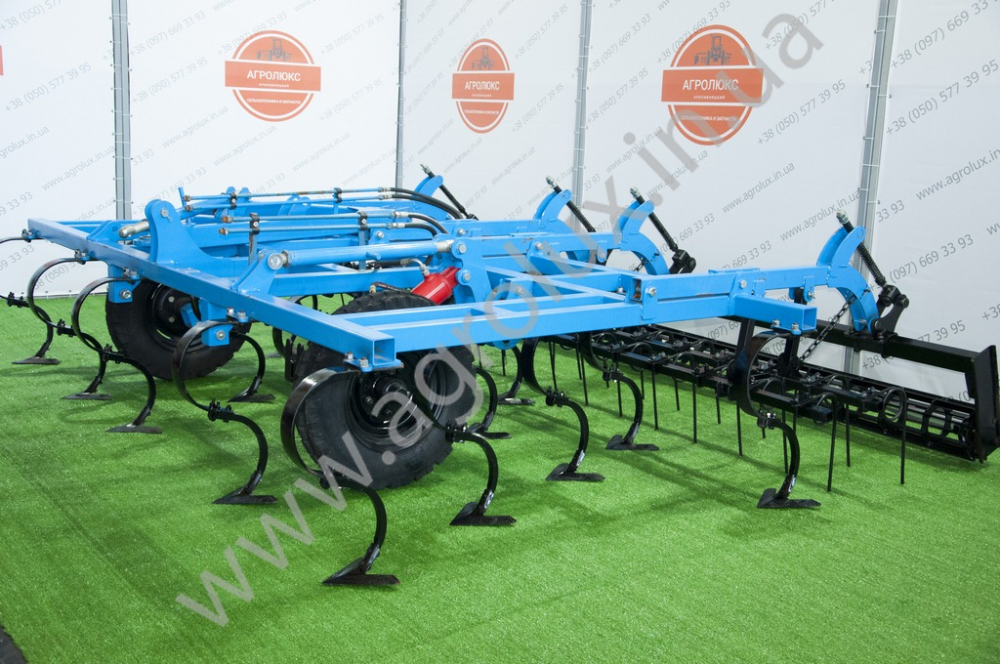

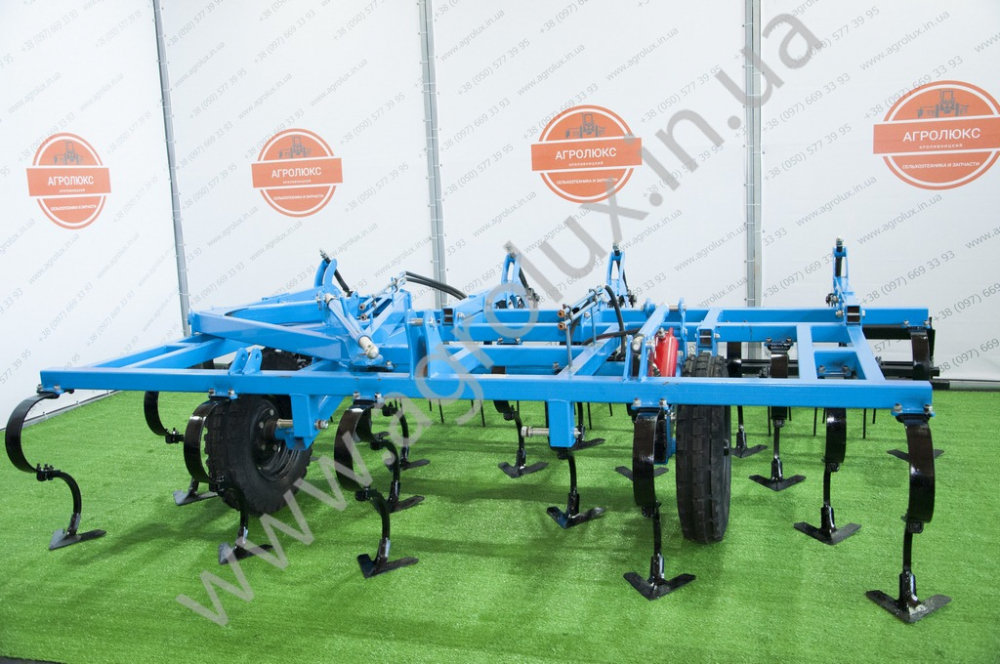

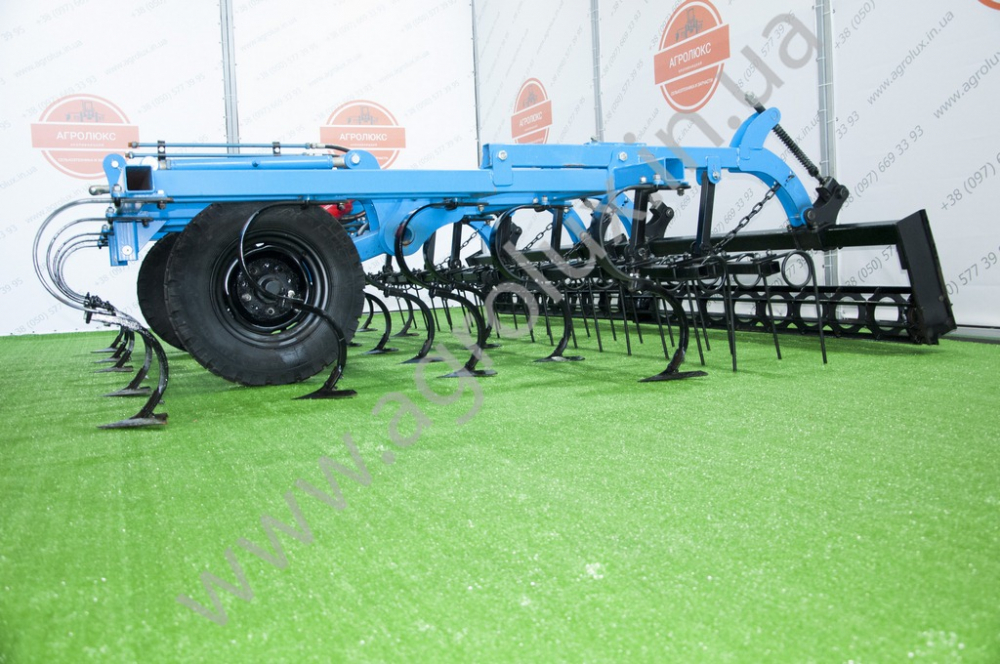

Перераховані вище операції дозволяють отримати оптимальні умови для подальшого сівби. Конструкція культиватора є агрегат, що складається з центральної рами- культиваторною секції, на якій встановлені комплектні Лапова робочі органи, задній батареї з 2-х рядних пружинно-зубових борін і ковзанок, за допомогою штанг закріплених на задньому брусі рами. На рамі встановлені гідрофікований колісний механізм, що забезпечують як транспортування, так і роботу машини в якості опорних, які задають і підтримують глибину обробки. Машина приєднується до енергозасіб (трактора) за допомогою регульованого по висоті тягово-зчіпного пристрою з сцепной петлею на кінці.

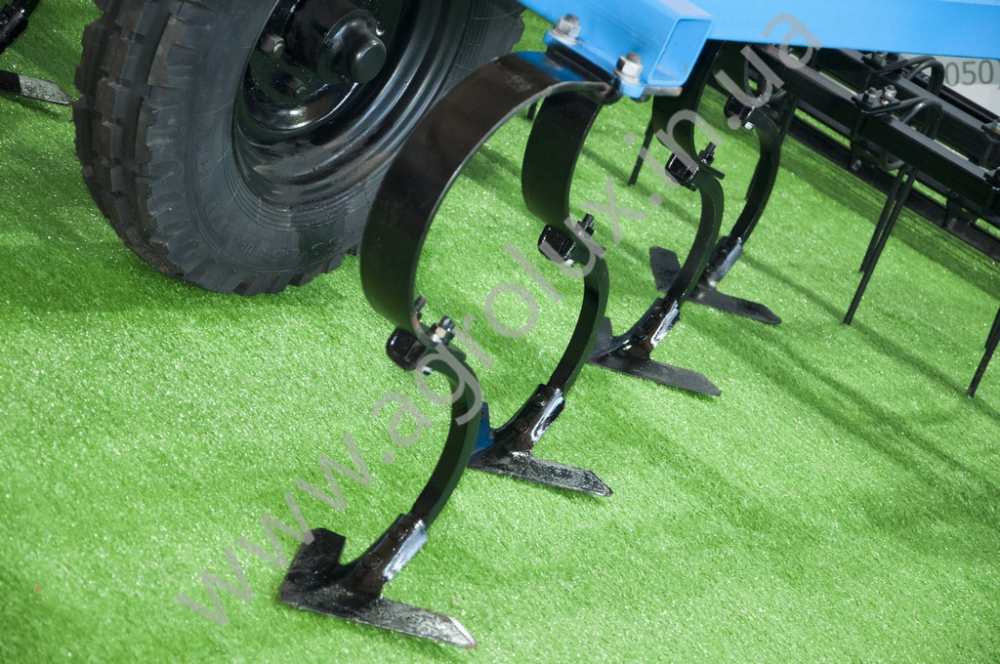

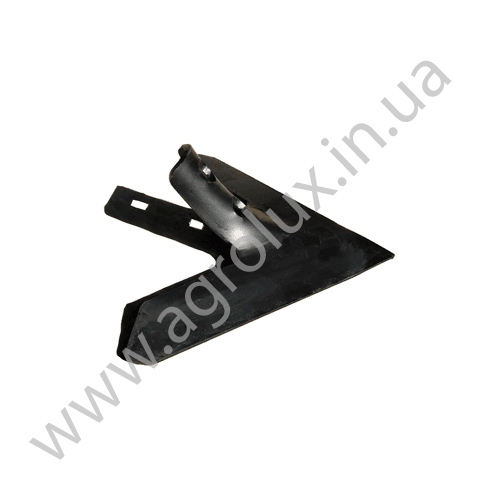

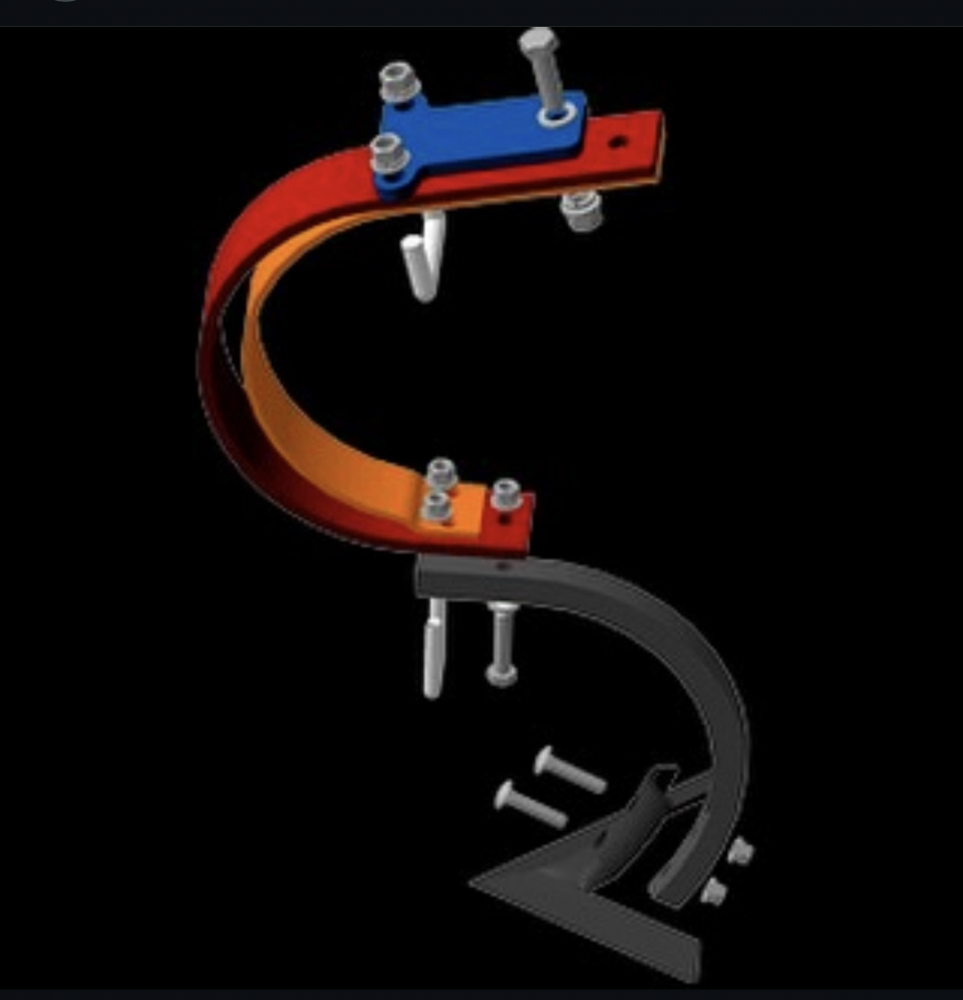

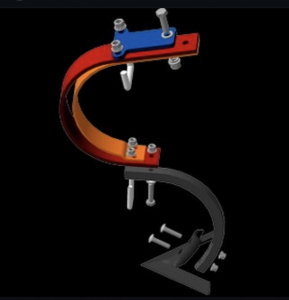

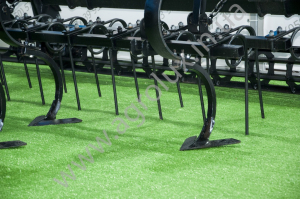

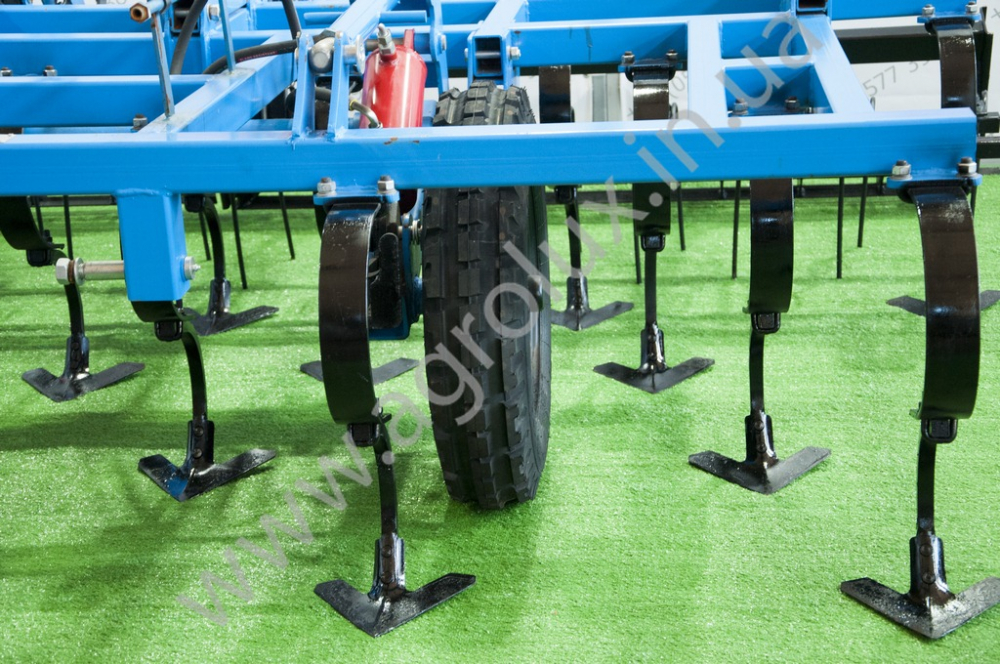

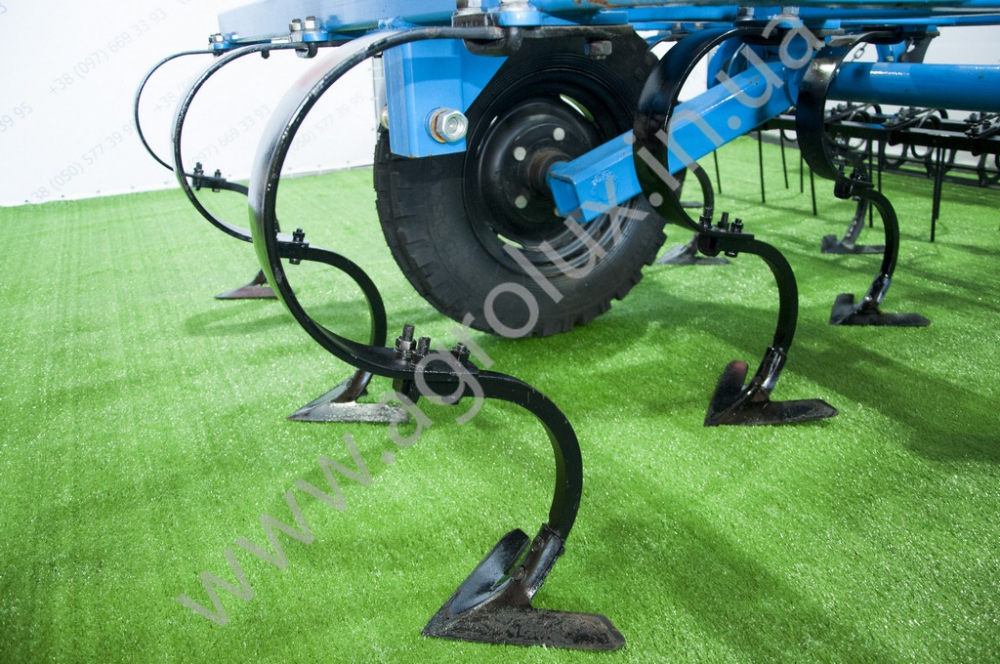

Робочий орган складається з двох «С» образних стійок і стрілчастої лапою шириною захвату 270 мм.

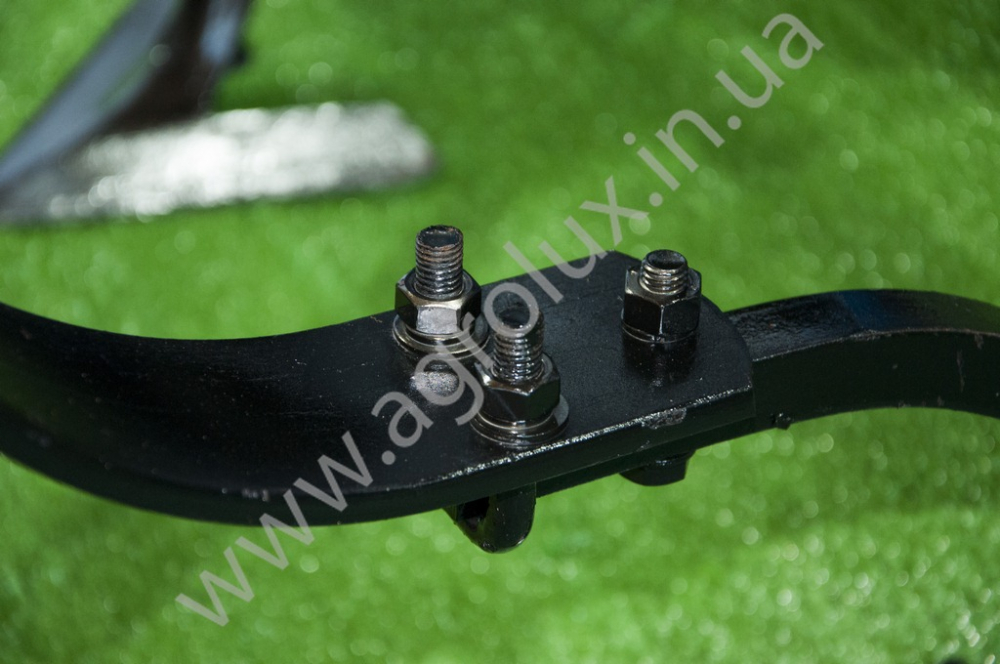

пружинна стійка зі смуги 10x70 (сталь 60С2А)
Жорстка стійка з квадрата 25х25

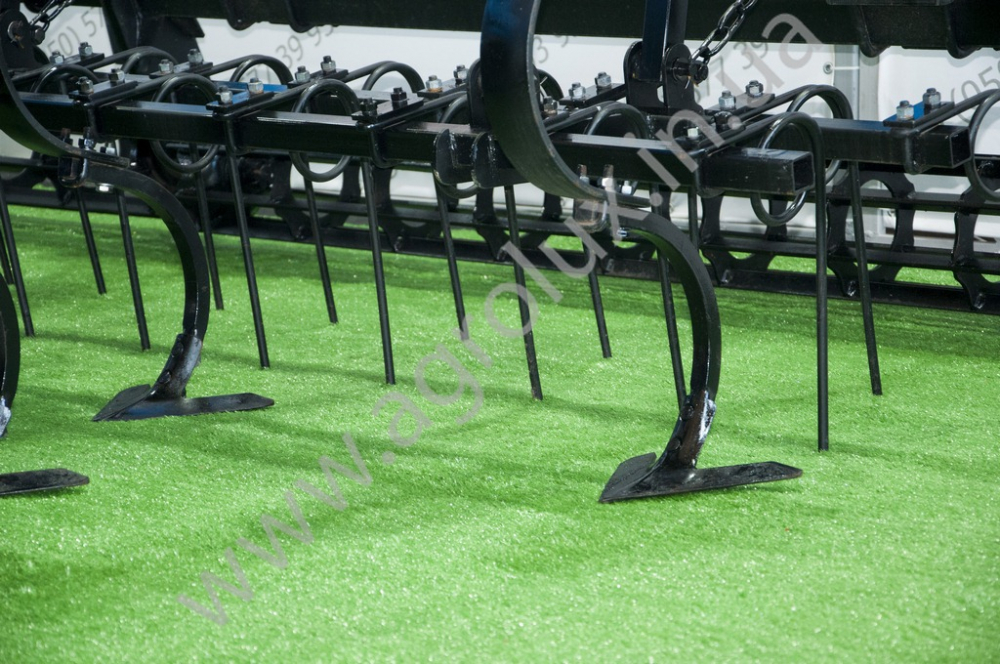

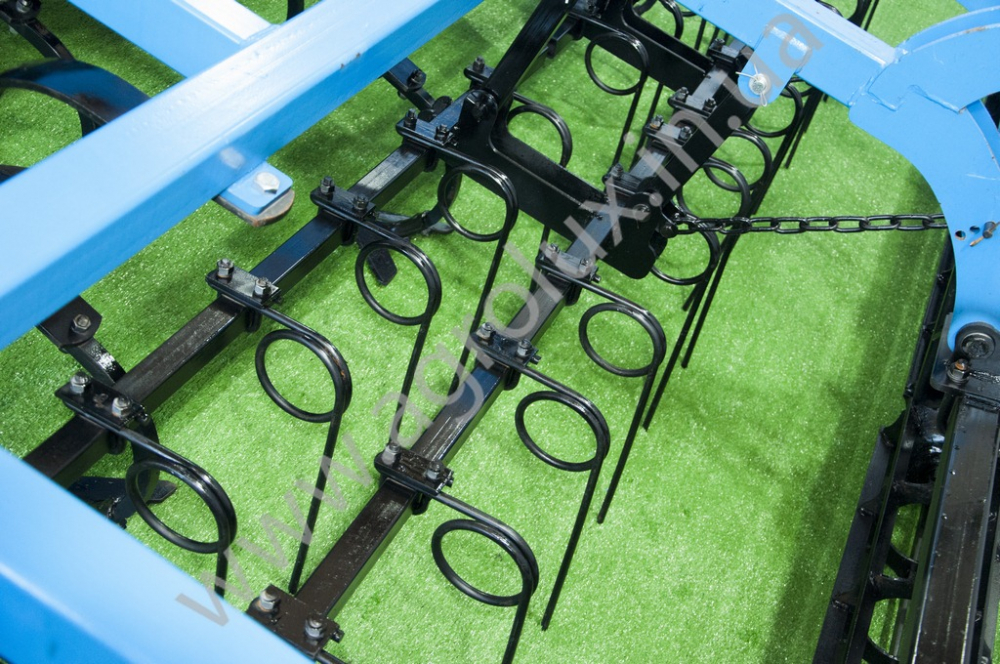

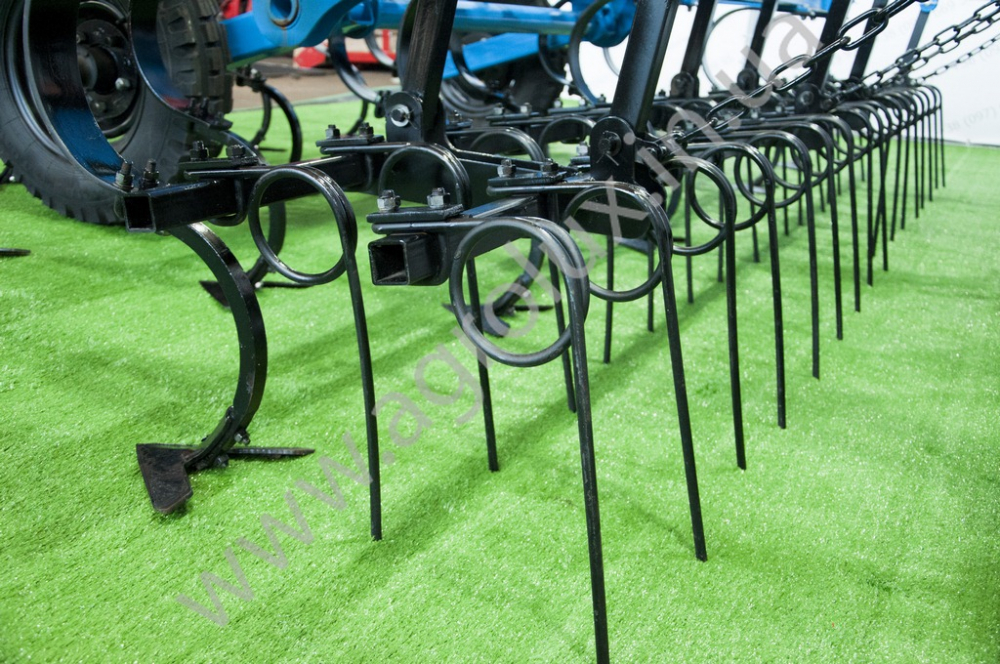

Лапи розставлені в 4 ряди таким чином, що мінімальна відстань між сусідніми в ряду - 650 мм, між рядами -480 мм, між сусідніми в плані - 210 мм, що при робочій ширині лапи 270 мм забезпечує перекриття 60 мм.Пружинно-зубовая борона складається з Двобалочний рами, на якій з кроком 250 мм встановлені зуби в 2 ряди зі зміщенням 125мм.Рама підвішена на 4-х повідках на штангах і фіксується обмежувальної ланцюгом. що дозволяє безперешкодно підніматися вгору від заданого рівня ходу.

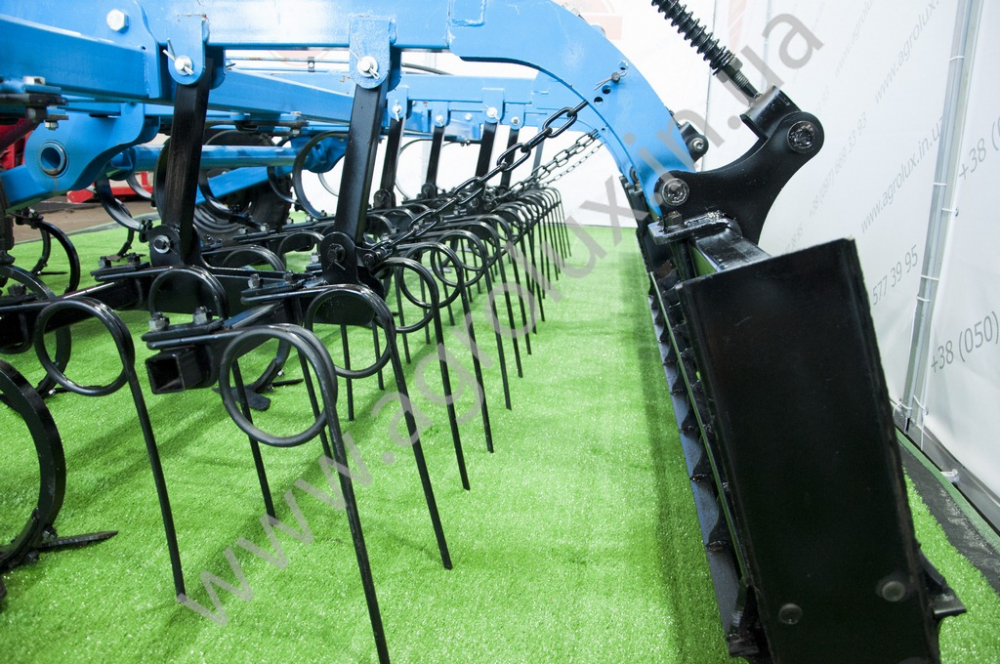

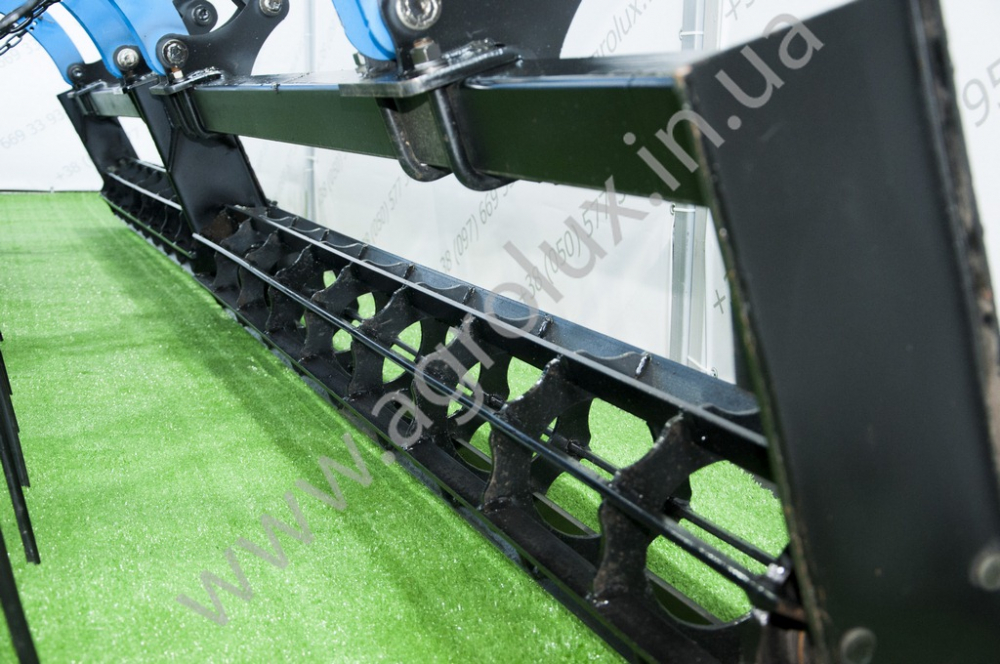

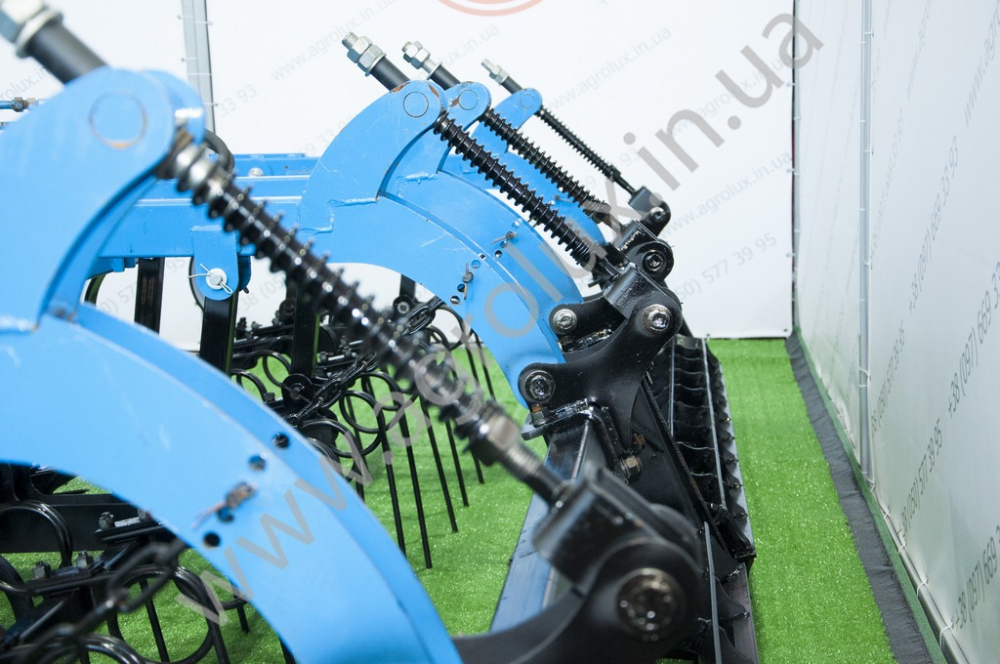

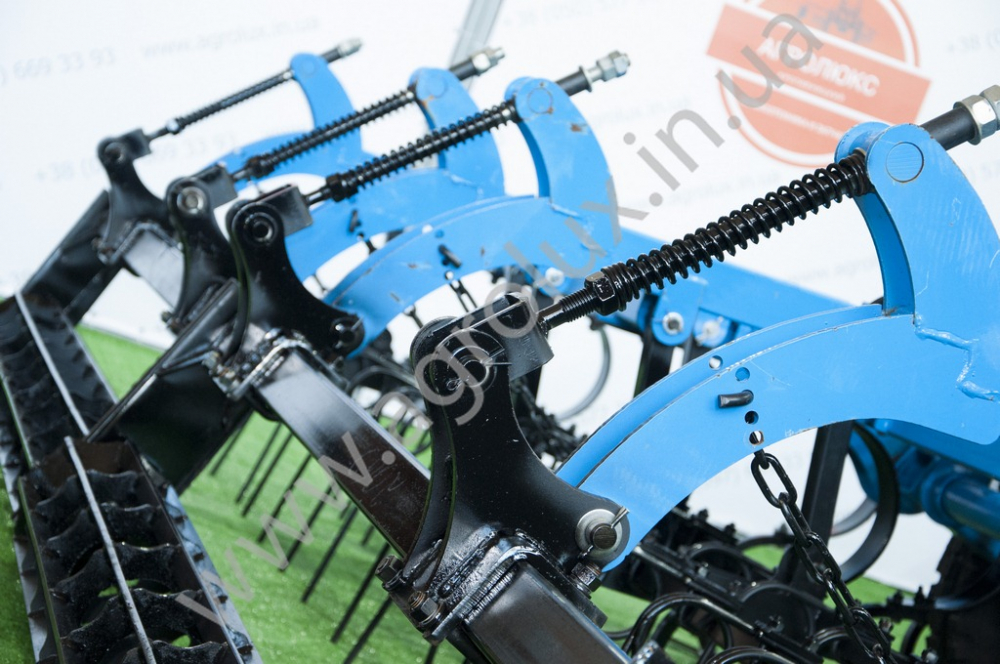

Пластинчасті (ребристі) катки 255 мм приєднуються до двох штангах через регулювальний запобіжно-натискний механізм, який задає необхідну глибину ходу, зусилля натиску катка на грунт.

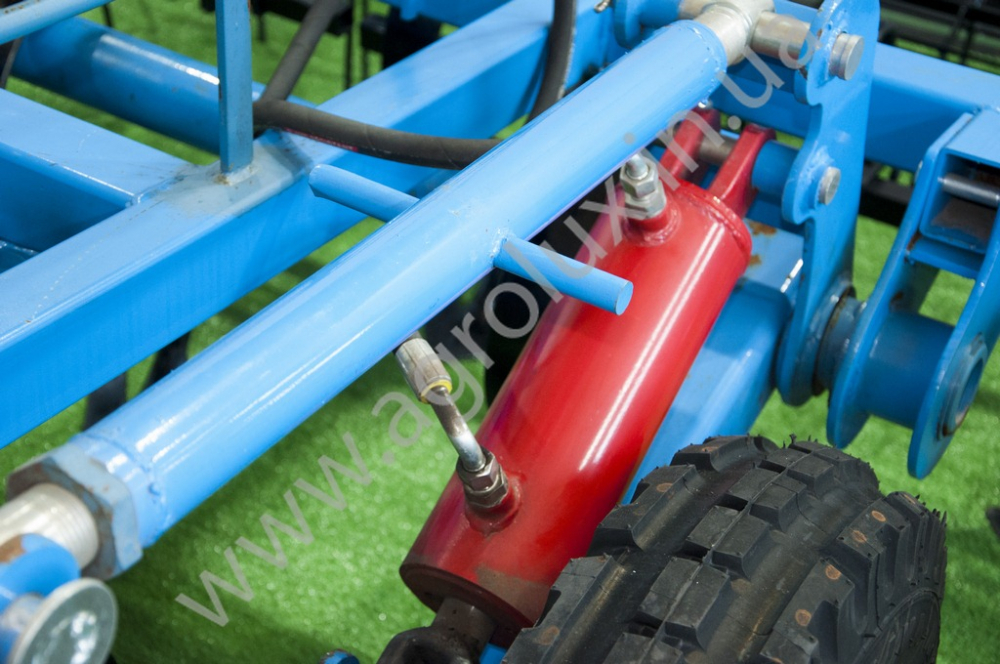

Гідрофікований колісний механізм сконструйований таким чином, що шток гідроциліндра займає два крайніх положення:
Повністю висунутий - транспортне положення з кліренсом не менше 300 мм
Повністю втягнутий - робоче положення
Регулювання глибини ходу лапових робочих органів досягається розворотом колісного кронштейна навколо осі на необхідний кут шляхом подовжень або укорочення гвинтових стяжок-талрепів. Талреп однією стороною прикріплений до верхньої точки щоки колісного механізму, а другим - до кронштейну, привареного до переднього бруса рами. Укорочення талрепа веде до опускання коліс і зменшення глибини ходу лап. Подовження талрепа, навпаки, веде до заглиблення лап.На центральній рамі встановлені одноколісні механізми, що забезпечують високу транспортну забезпечує стійкість і належне копіювання рельєфу і необхідну глибину обробки.
Найменування: | КППО-4.0 |
Тип: | Причіпний |
Ширина обробітку: | 4.0 м |
Продуктивність: | 3.2 Га/год |
Потужність трактора: | 80 к.с. |
Глибина обробки грунту: | 5 -14 см |
К-сть одночасно виконуваних операцій: | 3 |
Тип робочого органу: | лапа КПП |
Робоча ширина лапи: | 270 мм. |
Перекриття лап: | 60 мм. |
Відстань між робочими органами на рамі: | 210 мм. |
К-сть робочих органів - Лап: | 19 шт. |
Просвіт під рамою: | 700 мм. |
Транспортний просвіт: | 300 мм. |
Вага: | 1150 кг. |
