Система контролю висіву для зернових сівалок Рекорд СЗ 3,6 -4,0-5,4

Новинка

Відгуки: 0

Артикул: СКВ «Record»

Задати питання по товару

В наявності: 0 шт.

Поскаржитися на ціну

Замовити дзвінок

Опис можливостей СКВ «Record» на зернових пневматичних і механічних посівних комплексах:

відображення аварійного рівня «потоку висіву», з/с (дублюється аварійною лінією), динамічно повязаного зі швидкістю посівного агрегату;
графіки показують фактичний рівень «потоку висіву» по кожному насіннєпроводу;
контроль рівня насіння в бункерах (верхній та нижній рівні);
контроль рівня добрив в бункерах (верхній та нижній рівні);
контроль обертів валів дозаторів, (об/хв);
контроль обертів вентилятора, (об/хв);
визначення швидкості руху посівного агрегату, (км/год);
розрахунок засіяної площі, (га);

визначення «пройденого шляху» посівним агрегатом по полю, (км);
відносний підрахунок кількості висіяного насіння кожним сошником і сівалкою в цілому;
облік кількості «аварій» по кожному насіннєпроводу, (шт.);
визначення «пройденого шляху» в «аварійній ситуації» по кожному сошнику, (м);
розрахунок площі, засіяної з відхиленнями від норми, (га);
фіксування дати, часу початку та закінчення роботи за обраним полем;
віддалений контроль та зміна параметрів роботи системи;
ДАТЧИК КОНТРОЛЮ ВИСІВУ ДЛЯ МЕХАНІЧНИХ ЗЕРНОВИХ СІВАЛОК З ДІАМЕТРОМ НАСІННЯПРОВОДУ 38 мм
Труба з нержавіючої сталі

Кабель живлення

Випромінювач

Кварцовий елемент

Приймач сигналу

ЗАСТОСУВАННЯ ДАТЧИКІВ НА СІВАЛКАХ:
LEMKEN SAPHIR 7/8
JOHN DEERE 750/750A/1560/1565/1590
GREAT PLAINS CPH-2000/1500/1200
SUPER-WALTER W 4500/1770
ELVORTI(CHERVONA ZIRKA) ASTRA NOVA(СЗ) 6/ 5,4/ 3,6 STANDART/PREMIUM
ДАТЧИК КОНТРОЛЮ ВИСІВУ ДЛЯ ПНЕВМАТИЧНИХ ЗЕРНОВИХ СІВАЛОК З ДІАМЕТРОМ НАСІННЄПРОВОДУ 25/30/32 мм
Труба з нержавіючої сталі

Конектор живлення

Випромінювач

Приймач сигналу

Кварцовий елемент

Конектор заземлення
ЗАСТОСУВАННЯ ДАТЧИКІВ НА СІВАЛКАХ:

LEMKEN SOLITAIR 9/8
JOHN DEERE 1835/1850/1860/1895/1990
GREAT PLAINS NTA-3010/3510
GASPARDO PINA, PINTA, PRIMAVERA, SCATENATA, CORONA 400/600
AMAZONE CATAYA, CITAN, AD-P, AVANT, CIRRUS, CONDOR, CAYENA
HORSH MAISTRO 8/12, PRONTO 3/4/6, SPRINTER 3/4/6/8
CASE IH SDX 30/40
MORIS C2 CONTOUR, RAZR, MAXIM II, QUANTUM
KUHN ESPRO 4000/6000 R/RC
SKY EMAXI DRILL, EASY DRILL

ЕКРАНИ СИСТЕМИ КОНТРОЛЮ ВИСІВУ

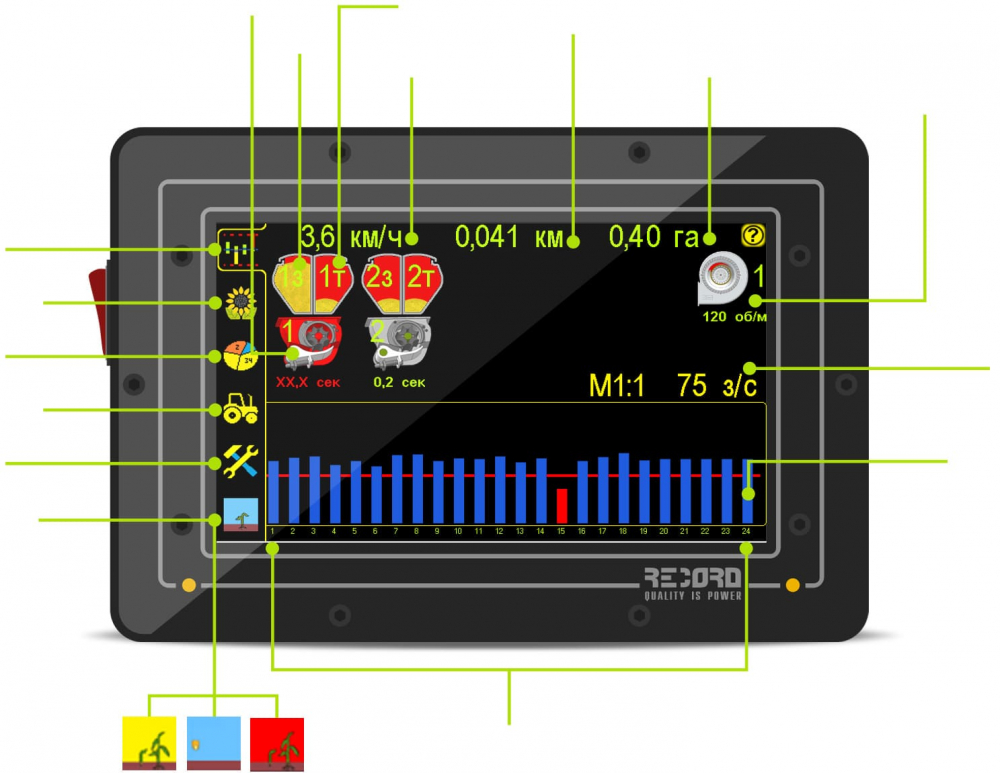

ГРАФІЧНИЙ ЕКРАН ВИСІВУ

ОПИСАНИЕ

Діаграма висіву представлена наступними компонентами:

* Контрольований мінімально допустимий рівень «потоку висіву» - горизонтальна лінія червоного кольору в центрі діаграми і значення (зерен / секунду) над областю відображення графіків.
* Графіки рівня «потоку висіву» - стовпчики даних по кожному насінняпроводу.
Стовпчики синього кольору знаходяться вище горизонтальної контрольної лінії - фактичний рівень «потоку висіву» відповідає встановленим допустимого значення. При зниженні фактичного рівня «потоку висіву» нижче допустимого значення стовпчики стають червоного кольору, знаходяться під контрольною лінією і видається «аварійне повідомлення» - «висів нижче норми».

Контроль обертання валу із зазначенням номера дозатора

Контроль обертання валу із зазначенням номера дозатора

Контроль посівного матеріалу із зазначенням номера зернового бункера

Швидкість агрегату при посіві (км/год)

«Пройдений шлях» агрегатом (км)

Загальна засіяна площа поля (га)

Оберти вентилятора (об / хв)

Мінімально допустиме значення рівня «потоку висіву» (з/с)

Графіки рівня «потоку висіву» по кожному насіннєпроводу

Порядкові номери насіннєпроводів (рядів) є кнопками для виклику «вікна стану датчика»

Кнопка переходу на «графічний екран висіву»

Кнопка переходу на «екран конфігурації системи»

Кнопка переходу на «екран статистики»

Кнопка переходу на «екран робочих налаштувань»

Кнопка переходу на «екран сервісу та доступу»

Кнопка режиму роботи системи:

«Режим контролю»

Символ «Процесу посіву»

«Режим спостереження»

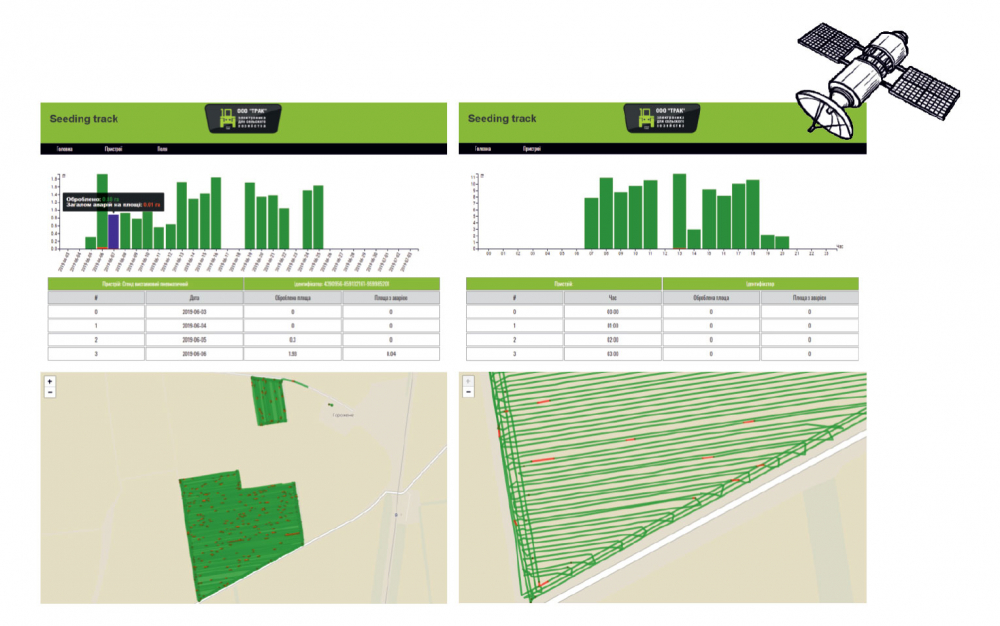

ОНЛАЙН ПЕРЕДАЧА ДАНИХ НА СЕРВЕР

СКВ «Record» для дистанційного контролю та зміни параметрів роботи системи може комплектуватися GSM модемом і GPS датчиком власного виробництва. У такій комплектації система виконує on-line передачу даних якості посіву на сервер ТОВ «Трак». Дані передаються з привязкою до місцевості.

Функціональність Web-інтерфейсу сайту віддаленого доступу track.seeding.com.ua:

авторизований вхід на сторінку віддаленого доступу;

графічне відображення на карті, накопичених даних за «статистикою висіву»;

поточне місце посівного агрегату;

пройдений шлях, км (похибка вимірювань 1%);

швидкість посівного агрегату, км/год (похибка вимірювань 1%);

можливість вибірок за категоріями:

дата (починаючи з дати і по теперішній час);

період (період часу з історії);

номер (або назва) агрегату або набір з декількох;

номер (або назва) поля;

наявність аварій більше зазначеного відсотка по площі поля;

наявність простоїв;

відображення звіту по вибірках:

оброблена площа, га;

площа просівів, га;

продуктивність га/год;

рівномірність висіву по кожному ряду;

можливість введення план-графіка і реєстрації полів:

робочий графік (початок робіт, обіди, закінчення робіт або годин на добу) за погодженням із замовником;

план полів (збережених) з площами, локаціями і описами;

звіт про виконання пункту план-графіка (закінчення робіт на вибраному полі).

Ці функції дозволять особам, відповідальним за якість виконуваних робіт, контролювати поточний процес висіву декількох сівалок, перебуваючи при цьому в кабінеті біля компютера, і в разі явних відхилень у їх роботі, оперативно реагувати і не допустити погіршення якості посіву.

На сервері зберігаються напрацьовані дані, які дозволяють проаналізувати весь процес висіву кожного посівного агрегату
